Клапаны автополива: размещение, доступ и диагностика неисправностей

Клапан автополива — электромагнитный и нормально закрытый: он открывает зону, когда контроллер подаёт на катушку 24 В переменного тока. Одна зона — один клапан. Для примера, у Rain Bird DV рабочее давление 1,0–10,4 бар, расход до 9,08 м³/ч у модели на 1 дюйм, катушка берёт 0,45 А при включении и 0,25 А при удержании. Клапаны собирают в боксе с крышкой вровень с газоном, чтобы менять катушку и мембрану без раскопок. Клапанные узлы ставим при монтаже автополива под ключ — от 100 000 ₽/⁠сотка, а неисправности ищем и чиним в рамках обслуживания.

Где ставить клапанный бокс?

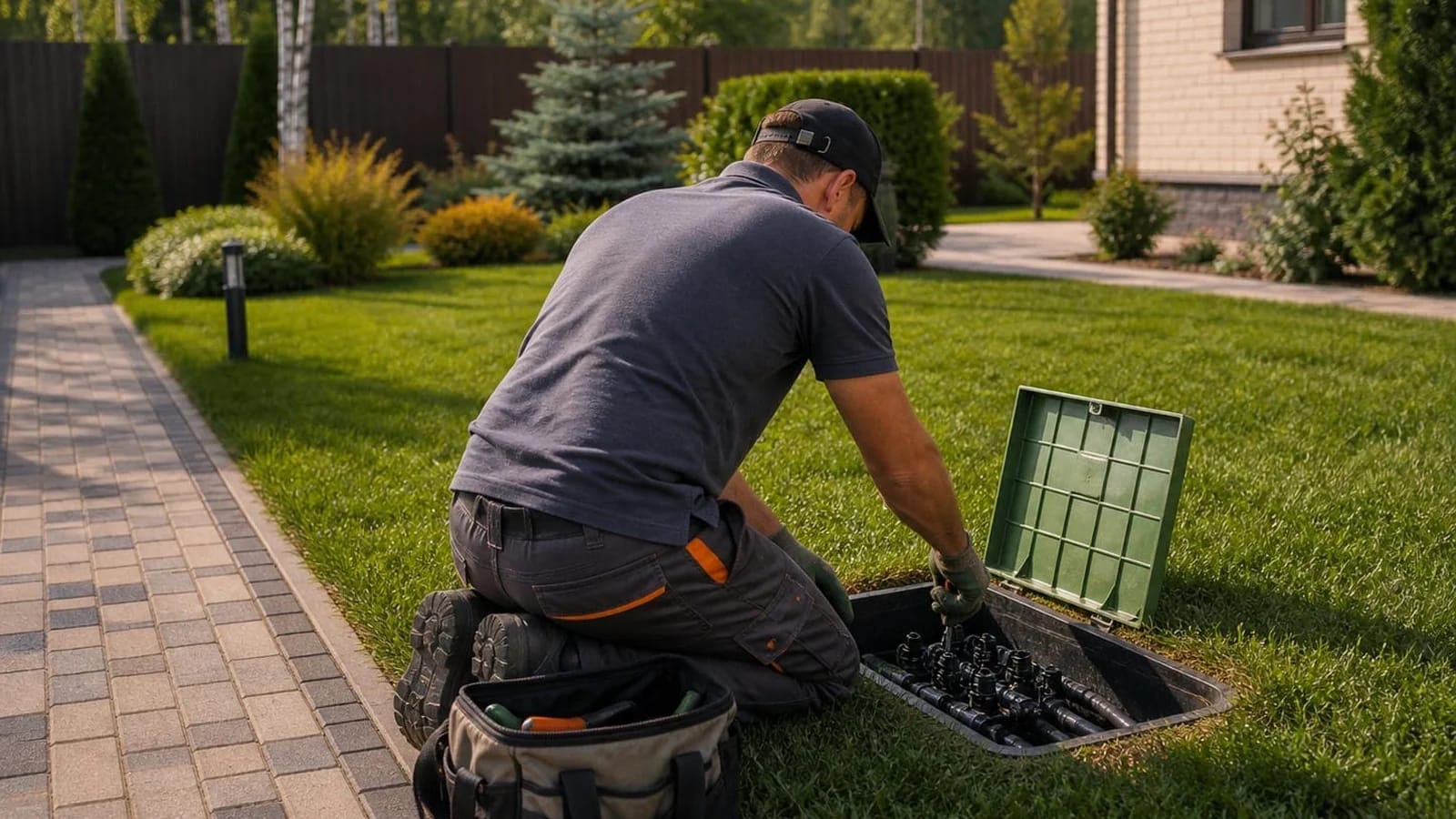

Клапаны группируют: несколько штук на одной гребёнке в одном боксе — меньше крышек в газоне и короче кабель от контроллера. Бокс ставят в газон или клумбу рядом с зонами, которые он питает.

• не под плиткой и не в заезде: крышку продавит колесо, а к клапану не добраться без разборки покрытия;
• не в самой низкой точке участка, куда стекает вода, — бокс будет стоять затопленным;
• с местом для рук: катушку и крышку клапана откручивают, не выкапывая клапан;
• перед гребёнкой — кран, чтобы перекрыть полив, не отключая воду в доме;
• на каждом клапане — номер зоны, стрелка на корпусе смотрит по направлению потока.

Кабель в боксе оставляют с запасом длины, чтобы катушку можно было поднять для замены, а скрутки делают только в герметичных соединителях. У капельной зоны после клапана стоит фильтр — его промывают каждый сезон, поэтому он тоже должен быть в боксе с доступом.

Как открыть клапан автополива вручную?

Ручное открытие нужно при промывке системы, проверке зоны и когда контроллер не работает. У Rain Bird DV для этого два способа.

• Внешний сброс — открыть винт на крышке клапана. Вода из верхней камеры уходит в бокс, и клапан открывается. Так промывают систему от грязи при монтаже и весеннем запуске, но в боксе будет мокро.
• Внутренний сброс — повернуть катушку против часовой стрелки примерно на четверть оборота, точный угол указан в инструкции клапана. Вода уходит в зону, а не в бокс.

После проверки винт закручивают, а катушку возвращают на место. Забытый ручной сброс — одна из причин того, что зона не выключается.

Почему зона не включается?

Идите от контроллера к клапану — так видно, где пропал сигнал.

Если контроллер сообщает о коротком замыкании в зоне — такая диагностика есть, например, у Rain Bird ESP-TM2 и ESP-ME3, — начинают с шагов 3 и 4: искать нужно в кабеле, скрутках и катушке, а не в программе. Как устроены программы и резервные режимы контроллера, рассказываем в статье о контроллере автополива.

Почему зона не выключается или клапан подтекает?

• Остался открыт ручной сброс — винт внешнего сброса или повёрнутая катушка. Проверяют первым делом.
• Контроллер держит напряжение. Отсоедините провод зоны от клеммы: если клапан закрылся, дело в контроллере или в запущенной вручную зоне.
• Грязь под мембраной или в малом канале клапана. Песок и частицы после ремонта трубы не дают мембране сесть. Клапан разбирают и промывают мембрану и сетку.
• Клапан стоит против потока. Стрелка на корпусе должна смотреть по направлению движения воды.
• Повреждённая мембрана. Её меняют на такую же из ремкомплекта, весь клапан менять не обязательно.

Не путайте течь клапана со сливом трубы. Если после окончания полива вода несколько минут вытекает из самой нижней головки зоны, это стекает вода из трубы этой зоны — клапан при этом закрыт. Против этого ставят головки с обратным клапаном (у Rain Bird — с обозначением SAM). Если же вода сочится из нижней головки часами и между поливами, клапан пропускает.

Что проверить в клапанном узле до засыпки?

• Каждый клапан открывается с контроллера и вручную, после закрытия зона перестаёт поливать.
• Стрелки на корпусах смотрят по потоку, номера зон на клапанах совпадают со схемой.
• Соединения на гребёнке сухие и при открытой, и при закрытой зоне.
• Катушку можно открутить, а крышку клапана снять, не выкапывая бокс.
• Провода подписаны, скрутки в герметичных соединителях, у кабеля есть запас длины.

Остальное, что нужно увидеть в открытых траншеях, — в статье о монтаже автополива. Перед зимой клапаны продувают вместе со всей системой, иначе оставшаяся вода разорвёт корпус, — об этом статья о консервации автополива.

Вопросы о клапанах автополива

Клапан щёлкает, а вода в зону не идёт — что это?

Щелчок значит, что катушка получила напряжение и сработала, с электрикой всё в порядке. Ищут на стороне воды: закрыт кран перед гребёнкой, до упора завёрнут регулятор расхода на клапане, засорён малый канал или заклинило мембрану.

Кто чинит клапан, если систему монтировали вы?

На наши работы действует гарантия 1 год по договору: если поломка в этот срок случилась по нашей вине, приезжаем и чиним за свой счёт. Системы других подрядчиков берём на обслуживание.
