Отмостка из тротуарной плитки: пирог, уклон и примыкание к дому

Отмостка из тротуарной плитки должна отводить поверхностную воду от здания и сохранять доступ для ремонта. Плитка здесь — только верхний слой. Работу системы определяют водонепроницаемый или водоограничивающий контур, основание, уклон, примыкание к фундаменту и точка приёма стока.

Нельзя копировать «пирог» с чужого объекта. Тип фундамента, утепление, грунт, уровень воды, выпуск кровельных водостоков и конструкция цоколя требуют проектного решения. Статья показывает контрольные узлы, но не заменяет расчёт.

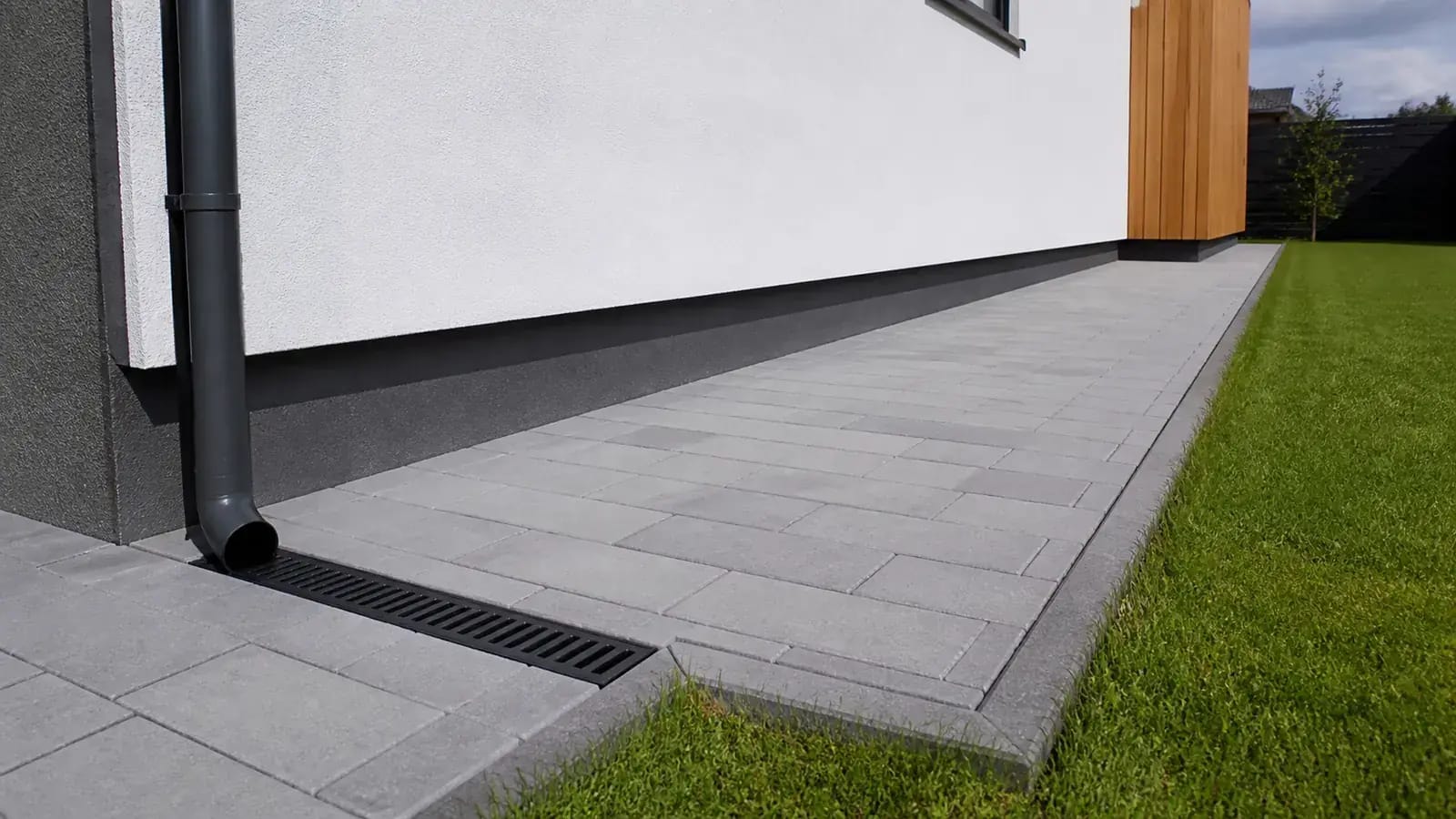

Отмостка вокруг дома из тротуарной плитки проектируется как водоотводящий узел, а не только как декоративная полоса.

Какие задачи решает мощёная отмостка

Она уменьшает поступление поверхностной воды к фундаменту, формирует удобный обход дома и связывает цоколь с двором. Эти задачи могут конфликтовать: широкая декоративная дорожка не гарантирует гидрозащиту, а жёсткое примыкание плитки к дому способно передавать деформации.

Общий выбор типа отмостки разобран в статье об устройстве отмостки. Здесь фокус — именно на верхнем покрытии из плитки и его узлах.

Детальный разрез от дома к лотку

Схему читают сверху вниз и слева направо:

Бордюр на внешнем краю не должен превращать отмостку в корыто. Если кромка нужна для фиксации, в проекте показывают, как вода проходит к лотку или дальше по рельефу.

Примыкание к дому

Покрытие и здание деформируются по-разному. Плитку не используют как распорку между бордюром и цоколем. Шов должен учитывать материал стены, утеплитель, гидроизоляцию и возможное обслуживание. Его точная ширина и заполнение задаются проектом.

Особое внимание — дверям в цоколе, крыльцу, водосточным трубам и вводам коммуникаций. Выпуск кровельной трубы прямо на плитку создаёт концентрированный поток. Его принимают предусмотренным элементом, а не надеются на общий уклон.

Как сформировать уклон

Уклон закладывают в проектные отметки всех слоёв, а не только в песчаную постель. На плане показывают поперечные разрезы в нескольких местах, потому что дом, крыльцо и рельеф меняют геометрию. Формулу перепада и порядок контроля можно проверить в материале про уклон тротуарной плитки.

Вода должна идти от дома к допустимой точке. Нельзя автоматически сбрасывать её на газон, если там образуется заболачивание, или за границу участка. Систему связывают с ливневкой и рельефом.

Лоток у внешнего края

Линейный лоток ставят там, где сходится поток, а не просто вдоль красивой линии. Его пропускная способность, класс нагрузки, обойма и выпуск подбираются по водосбору. Решётка должна быть доступна для очистки и не создавать опасного перепада.

Примыкание плитки к обойме выполняют полноценными элементами или рассчитанной подрезкой. Узкая полоска вдоль лотка быстро теряет устойчивость. Если лоток пересекает маршрут автомобиля, вся система выбирается под эту нагрузку.

Основание и вода внутри конструкции

Водопроницаемый щебень не означает, что вода исчезает. На малопроницаемом грунте она может задержаться у фундамента. Геотекстиль также не является гидроизоляцией. Поэтому каждый слой рассматривают вместе с направлением воды и защитой здания.

Основание уплотняют послойно, сохраняя проектный уклон. Ошибка отметки подстилающего слоя не должна компенсироваться тонкой или толстой плиткой. Технологию согласуют с укладкой мощения.

Раскладка плитки вокруг дома

До заказа строят раскладку по всем фасадам. Учитывают углы, крыльцо, водостоки, приямки и лотки. Ряд должен замыкаться без узких клиньев. Внешняя кромка часто длиннее внутренней, поэтому прямоугольные элементы требуют продуманной подрезки на поворотах.

Цвет и фактуру лучше выбирать на образцах в шоуруме, но паспорт изделия важнее фотографии. Для зоны обслуживания дома нужна поверхность, которую можно безопасно очищать во влажном состоянии.

Приёмка до засыпки и после дождя

Скрытые слои фотографируют с реперами до закрытия. Проверяют непрерывность защитного контура, отметки, основание лотка и примыкание к дому. После укладки контролируют рейкой плоскость и выполняют пробный пролив.

Во время дождя осматривают водостоки, углы дома, низкие точки и выпуск системы. Лужа у цоколя, мокрая полоса выше шва или вымывание заполнителя требуют диагностики, а не косметической досыпки.

Водосточные трубы, входы и крыльцо

Выпуск водосточной трубы нельзя оставлять просто над плиткой без проверки траектории потока. Концентрированная струя способна размывать швы, загрязнять фасад брызгами и перегружать небольшой участок лотка. Для каждого стояка на плане указывают точку приёма, доступ для очистки и дальнейший путь воды. Съёмный элемент удобнее скрытого решения, которое невозможно осмотреть.

У входа отмостка встречается с крыльцом и дорожкой. Здесь одновременно важны отметка порога, безопасный поперечный уклон маршрута и отсутствие кармана между конструкциями. Разрез выполняют минимум в двух направлениях. Продольный чертёж показывает связь с дорожкой, поперечный — движение от стены к внешнему краю.

Если к дому примыкает терраса, её нельзя автоматически считать продолжением отмостки. У площадки могут быть другое основание, ширина и режим нагрузки. Сопряжение проектируют как отдельный узел с понятным водоотводом и возможностью ремонта.

Карта аудита по периметру

Дом обходят по часовой стрелке и делят периметр на участки между углами, входами и выпусками труб. Для каждого участка записывают ширину, направление уклона, состояние примыкания, наличие приёмника и потенциальный источник дополнительной воды. Такой обход обнаруживает локальные исключения, которые теряются на общем плане.

В карте полезно отмечать:

• места, где рельеф участка направляет воду к дому;
• низкие точки у наружных углов;
• зоны падения снега с кровли;
• пересечения с коммуникациями и ревизионными крышками;
• участки, доступ к которым перекрывает крыльцо или оборудование;
• границы старого и нового основания.

По итогам аудита решения ранжируют. Сначала устраняют путь воды к фундаменту и неработающие выпуски, затем корректируют локальные провалы и только после этого занимаются косметикой швов. Иной порядок может скрыть симптом, оставив причину.

Отметки и приёмка скрытых слоёв

До мощения проверяют не только верх основания, но и положение гидроизоляционных либо разделительных слоёв, если они предусмотрены проектом. Материал не должен образовывать складки и закрытые карманы. Места прохода коммуникаций фотографируют с привязкой к стене.

Для контроля готовят ведомость минимум из внутренней и внешней точки каждого характерного участка. Фактический перепад сравнивают с проектом. После укладки проводят пролив, наблюдая всю цепочку: попадание воды на покрытие, движение к краю, вход в приёмник и свободный выпуск. Если последний элемент закрыт или переполнен, правильная геометрия поверхности не обеспечит результат.

Обслуживание без полной разборки

Весной очищают лотки и приёмники, проверяют швы, примыкание к стене и осадки у водосточных труб. После сильных ливней осматривают внешнюю кромку на размыв. Перед зимой убеждаются, что выпуск не забит листвой и не направлен в место образования опасной наледи.

Небольшой локальный провал ремонтируют с сохранением проектной отметки соседних камней. Если просадка повторяется, разбирают основание до устойчивого слоя и ищут причину — утечку, размыв, плохо уплотнённую обратную засыпку. Постоянное добавление песка под одну плитку без диагностики делает поверхность волнистой.

Частые вопросы

Можно ли уложить плитку поверх старой бетонной отмостки?

Только после обследования бетона, отметок, трещин, гидрозащиты и водоотвода. Простое закрытие дефектов плиткой не устраняет причину.

Нужен ли бордюр по внешнему краю?

Краевая фиксация нужна, но она может быть выполнена разными узлами. Открытая высокая кромка не должна блокировать воду.

Какой ширины должна быть отмостка?

Ширину определяют конструкция здания, свес кровли, грунт, нормы и проект. Универсальное значение без этих данных ненадёжно.

Следующий шаг

Соберите проект фундамента, высоты цоколя, кровельный водосток, геодезию и сведения о грунте. Закажите дизайн-проект двора с отдельным разрезом отмостки, а затем получите смету на укладку. Реальные примыкания можно изучить в портфолио, не перенося скрытую конструкцию по фотографии.

Источники и нормативы

• СП 22.13330.2016 «Основания зданий и сооружений».
• СП 71.13330.2017 «Изоляционные и отделочные покрытия».
• СП 508.1325800.2022 — покрытия из бетонных вибропрессованных изделий.
• Проект фундамента, вертикальной планировки и водоотвода конкретного дома.
