Деформационный шов между мощением и фундаментом: зачем он нужен

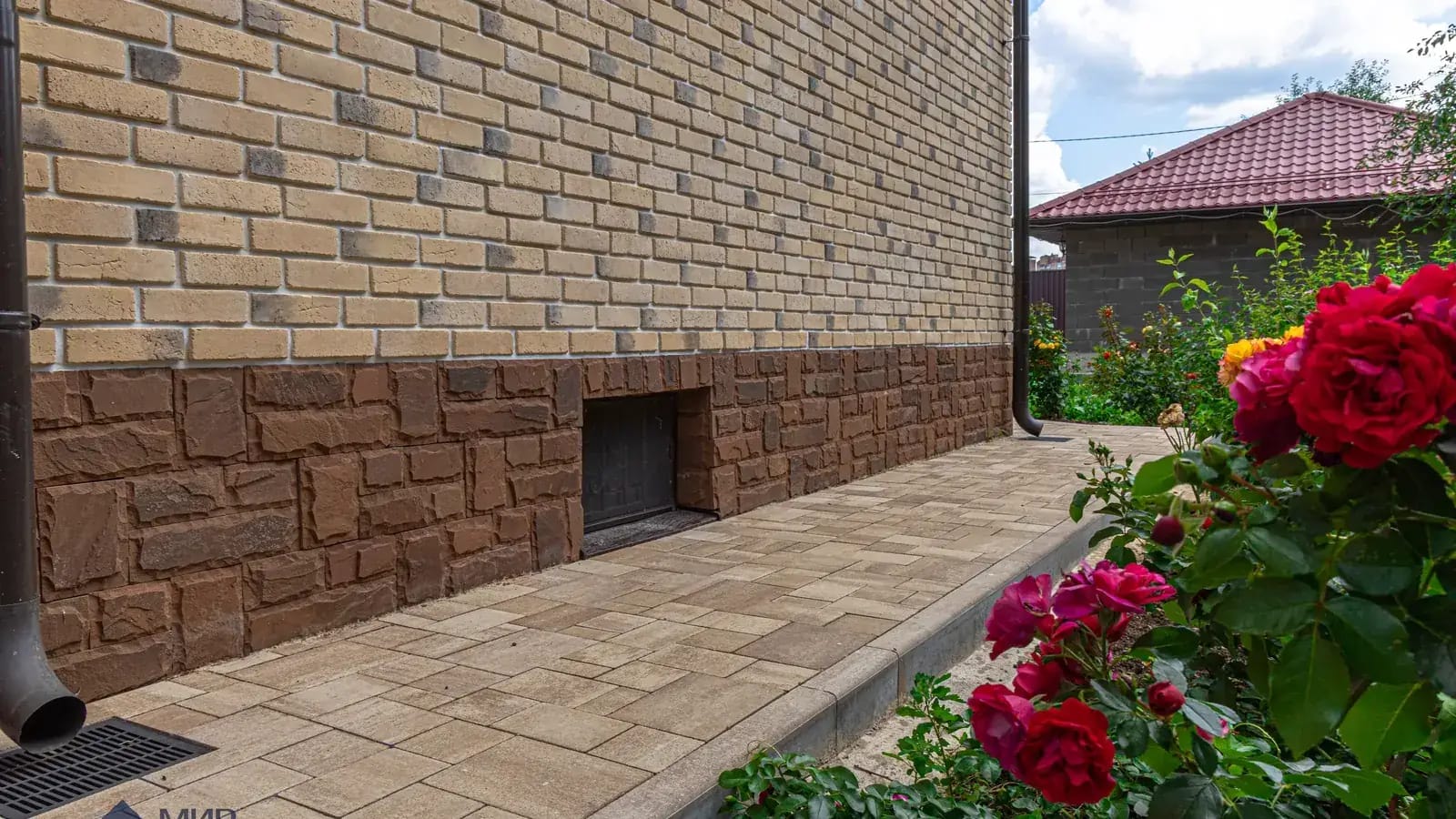

Реализованный объект из галереи «Мир Брусчатки»: видны примыкание мощения к дому и линия водоотвода. Скрытые слои и конструкцию разделительного шва по фотографии определить нельзя.
Зачем разделять мощение и здание, как устроить примыкание к цоколю с уклоном и водоотводом, чего не должна делать случайная цементная заделка.
Шов между плиткой и фундаментом нельзя проектировать как случайно заполненную щель. Мощение на грунтовом основании и фундамент дома работают по-разному: покрытие воспринимает влагу, сезонные изменения грунта и локальные нагрузки, а здание имеет собственную конструктивную схему. Жёстко «приклеить» край плитки к цоколю случайным раствором — не значит сделать надёжное примыкание. Узел должен отводить воду от здания, сохранять проектный зазор или разделение и не повреждать гидроизоляцию. Размеры и материалы назначает проектировщик для конкретного дома.
Что должен решить узел
У примыкания четыре функции:
- Вода: поверхность имеет уклон от здания или к предусмотренному лотку, вода не затекает под цоколь.
- Независимое перемещение: мощение не передаёт случайное давление на отделку и фундамент.
- Край: плитка возле стены опирается на полноценное основание и не проседает.
- Обслуживание: шов можно осмотреть и восстановить без разрушения фасада.
Герметизация только видимой щели не решит эти задачи и не заменит правильно спроектированное примыкание.
Принципиальный разрез
Сверху вниз узел можно читать так:
- отделка цоколя и её нижняя допустимая отметка;
- разделительный зазор или проектный шов;
- крайний элемент мощения без узкой хрупкой подрезки;
- подстилающий слой проектной толщины;
- несущее основание с сохранённым уклоном;
- водоотводящий или дренирующий элемент, если он предусмотрен;
- грунт, подготовленный независимо от конструкции фундамента;
- гидроизоляция здания, которую нельзя повреждать анкерами «по месту».
Это не рабочий чертёж. Конкретные слои зависят от того, является ли зона отмосткой, террасой, дорожкой или площадкой на отдельной плите. Типовые принципы подготовки слоёв можно сверить с материалом об основании под плитку, но узел у конкретного фундамента всё равно назначают отдельно.
Как назвать узел в задании
| Рабочее описание | Когда уместно | Что обязательно показать на разрезе |
|---|---|---|
| примыкание мощения к цоколю | общий нейтральный термин | отметки, край плитки, вода, защита отделки |
| разделительный зазор | конструкции должны работать независимо | ширина по проекту, заполнитель или открытое решение |
| деформационный шов | только когда проектом задана функция восприятия перемещений | расчётное движение и системные материалы |
| край отмостки у здания | мощение входит в проект отмостки | непрерывность водозащитной схемы и уклон |
| примыкание террасы | отдельная конструкция у входа | отметка двери, водоотвод, порог, гидроизоляция |
Таблица не назначает тип шва, а помогает не выдавать любую видимую щель за «деформационный шов». В договор и чертёж переносят термин проектировщика вместе с функцией и материалами.
Почему край у стены часто проседает
Стеснённую полосу сложно уплотнить той же техникой, что открытое поле. Рядом могут находиться обратная засыпка пазух фундамента, вводы коммуникаций и водосточная труба. Если материал уложен без послойного контроля, край со временем опускается и образует желоб к дому.
Другой риск — слишком толстый подстилающий слой, которым пытаются быстро поднять отметку. СП 508.1325800.2022 предупреждает: превышение толщины подстилающего слоя может вызвать пластические деформации и местные просадки.
Вода важнее названия шва
Слово «деформационный» не гарантирует правильного отвода. Проверьте направление уклона, положение водосточной трубы, лотка и место выпуска. Нельзя заканчивать трубу над швом и ожидать, что узкая щель примет весь поток.
ГОСТ 17608-2017 требует при укладке на бетонное основание предусматривать дренаж, чтобы исключить накопление лишней влаги под покрытием. На щебёночной конструкции вода тоже должна иметь понятный путь, определённый проектом.
Проверка проливом
После технологической выдержки выполните предусмотренную программой приёмки проверку водой. Расход и направление потока задают так, чтобы не заливать незащищённое примыкание или конструкции здания:
- вода не идёт к цоколю;
- в шве нет устойчивого водосборника;
- лоток принимает поток;
- заполнитель швов не вымывается;
- на краю не появляется качание элементов.
Результат фиксируют в установленный программой проверки момент, а не только во время подачи воды.
Чем заполнять примыкание
Универсального ответа без конструкции нет. Это может быть открытое разделение, эластичный системный материал, профиль или иной проектный узел. Герметик должен быть совместим с бетоном, цоколем, диапазоном перемещений и уличной эксплуатацией. Случайная монтажная пена, цементная корка или битумная мастика без проекта не становятся правильным решением.
Перед выбором материала уточняют:
- ожидаемую ширину и движение шва;
- тип обеих поверхностей;
- наличие воды и ультрафиолета;
- допустимость контакта с отделкой и гидроизоляцией;
- необходимость уплотнительного шнура и грунтовки;
- ремонтопригодность.
Все параметры берут из технической системы производителя и рабочего узла.
Пять ошибок у цоколя
| Ошибка | Что происходит | Исправление на стадии проекта |
|---|---|---|
| плитка упёрта в отделку | сколы, давление, трудный ремонт | независимое примыкание |
| уклон к дому | вода собирается у цоколя | отметки и лоток до укладки |
| узкая подрезка вдоль стены | край качается и ломается | сдвиг раскладки или рамка |
| толстая подсыпка у стены | локальная осадка | полноценное основание |
| водосток выпускает в шов | размыв и переувлажнение | организованный приём и отвод |
Как составить задание проектировщику
Передайте план фундамента, отметки входов, состав цоколя и гидроизоляции, трассы коммуникаций, положение водостоков, назначение мощения и ожидаемую нагрузку. На чертеже должны быть:
- поперечный разрез от здания до устойчивого участка;
- отметки и уклон;
- слои основания;
- крайняя плитка и её подрезка;
- материал и форма разделения;
- лоток или иной водоотвод;
- запретные зоны крепления у гидроизоляции;
- порядок контроля и обслуживания.
Фраза «оставить сантиметр» без обоснования не является узлом. Универсальной ширины нет: размер определяют по конструкции здания, покрытия и выбранной системе примыкания.
Приёмка примыкания
Осмотрите прямолинейность, одинаковость зазора, отсутствие контакта плитки с хрупкой отделкой, плоскость края и заполнение межплиточных швов. Проверьте, что герметизирующий материал — если он предусмотрен — нанесён на подготовленное основание по инструкции.
Через сезон повторите осмотр. Сигналы проблемы: раскрытие, отрыв от одной стороны, новая лужа, высолы у цоколя, провал края или трещины отделки.
Чтобы подобрать тротуарную плитку и получить расчёт, подготовьте утверждённые отметки и требования к примыканию; сам узел подтверждает специалист, отвечающий за фундамент и благоустройство. Модели предварительно сравнивают в каталоге, исходные отметки снимают на замере, общую схему увязывают с дизайн-проектом, а исполнителю передают её до укладки. Примеры внешнего вида готовых примыканий можно смотреть в портфолио, не копируя чужие размеры без проекта.
Частые вопросы
Нужно ли приклеивать крайний ряд к фундаменту?
Не по умолчанию. Связь с фундаментом способна передать нежелательные усилия и повредить гидроизоляцию. Узел определяет проект.
Можно заполнить щель цементным раствором?
Жёсткая заделка не воспринимает независимые перемещения как эластичная система и может растрескаться. Применимость раствора должна быть прямо предусмотрена проектом, а не выбрана ради быстрого закрытия щели.
Шов заменяет отмостку?
Нет. Отмостка — конструкция защиты зоны у здания с уклонами и слоями; шов лишь часть примыкания. Решение зависит от проекта дома и грунтов.
Источники и нормативы
- СП 508.1325800.2022, основания, подстилающий слой и эксплуатация:
- ГОСТ 17608-2017, условия применения и дренаж на бетонном основании:
- СП 82.13330.2016 «Благоустройство территорий»:
