Пошаговая укладка тротуарной плитки: от разметки до заполнения швов

Пошаговая укладка тротуарной плитки начинается не с первой плитки, а с проекта отметок, воды и нагрузки. Заказчику полезно контролировать не движения мастера, а результат каждого этапа до того, как его скроет следующий слой. Толщины, материалы и техника уплотнения назначаются для конкретного грунта, изделия и режима эксплуатации.

Ниже — таймлайн контроля подрядчика. Он дополняет договор и проект укладки тротуарной плитки, но не превращает одну конструкцию в универсальный рецепт.

Этап 0. Исходные данные

До сметы фиксируют границы зон, высоты порогов и ворот, люки, деревья, коммуникации, направления поверхностного стока и нагрузки. Парковка, пешеходная дорожка и терраса могут требовать разных решений. Модель плитки выбирают в каталоге, но её толщина не заменяет расчёт всего покрытия.

Контрольная точка: план с размерами и отметками согласован до закупки.

Красный флаг: площадь посчитана одной цифрой, а примыкания, подрезка, бордюры и водоотвод отсутствуют.

Этап 1. Разметка и высотная схема

Контуры переносят на участок и проверяют не только рулеткой, но и диагоналями, радиусами и фактическим открыванием ворот. Нивелиром задают проектные отметки готового покрытия. Уклон должен направлять воду в предусмотренную точку, а не к фундаменту, соседнему участку или гаражу.

Контрольная точка: у бригады есть таблица отметок начала, переломов, лотков и примыканий.

Брак: «уклон сделаем по ходу», отметки указаны лишь колышками без чисел.

Для сложной геометрии до работ нужен дизайн-проект мощения, связывающий рисунок с реальными границами.

Этап 2. Выемка грунта

Глубину выемки считают от отметки готовой поверхности вниз по проектному составу слоёв. Плодородный грунт, строительный мусор, торфяные включения и размокшие зоны не должны оставаться под несущей конструкцией без специального решения. Дно выемки формируют с нужным профилем.

Контрольная точка: акт и фотографии основания до засыпки, отметки дна, описание обнаруженного грунта.

Брак: глубину меряют от случайной кочки; слабый грунт маскируют первым слоем щебня.

Этап 3. Разделение и водный режим

Геосинтетические материалы применяют по функции: разделение, фильтрация или усиление. Само наличие «геотекстиля» не подтверждает правильность. Нужны характеристики, место в разрезе и отсутствие повреждений. Параллельно выполняют предусмотренные лотки, выпуски и дренажные узлы.

Контрольная точка: рулон и маркировка материала сфотографированы, нахлёсты и проходы коммуникаций видны до засыпки.

Брак: неизвестное полотно укладывают в несколько случайных слоёв или используют им как замену подготовке грунта.

Этап 4. Несущий слой

Материал распределяют захватками и уплотняют слоями, а не одной толстой насыпью сверху. Проект задаёт состав, толщину после уплотнения и критерий контроля. Влажность влияет на результат, поэтому число проходов машины само по себе ничего не доказывает.

Контрольная точка: зафиксированы материал, толщина каждой захватки, оборудование, метод и результат проверки уплотнения.

Брак: колея остаётся после прохода техники, поверхность качается под ногой, крупный материал закрыт тонкой коркой без контроля.

Этап 5. Краевая фиксация

Бордюр или другой проектный упор удерживает поле от расползания. Его положение сверяют с рисунком, лотками и будущим газоном. Основание и обойма не должны создавать непредусмотренную чашу для воды.

Контрольная точка: линия бордюра, отметка верха и устойчивость проверены до мощения.

Брак: бордюр повторяет неровность грунта, стыки расходятся, край плитки остаётся без опоры.

Этап 6. Выравнивающий слой

Этот слой задаёт постель для элементов, но не исправляет провалы несущего основания. Его материал и толщина берутся из проекта системы. По подготовленной поверхности не устраивают лишнее движение, не смешивают её с грунтом и не оставляют под сильным дождём без решения.

Контрольная точка: контрольные рейки подтверждают плоскость и проектный профиль.

Брак: глубокие ямы локально засыпаны рыхлым материалом; слой используется как самостоятельная несущая подушка.

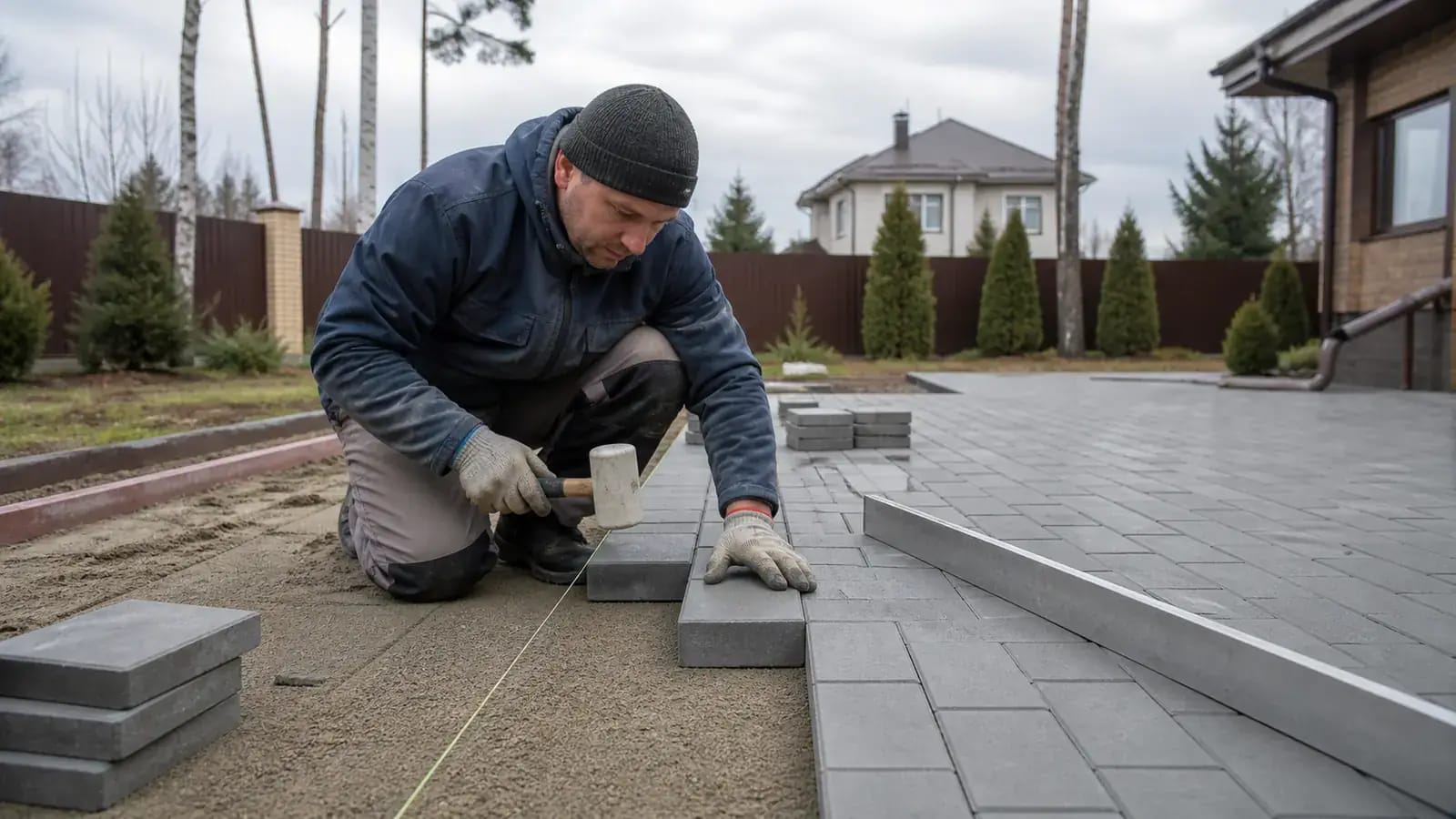

Этап 7. Раскладка плитки

До массовой укладки собирают пробное поле из нескольких упаковок. Это позволяет увидеть реальный разброс оттенка, масштаб рисунка и ширину швов. Элементы подают с разных поддонов согласно рекомендациям производителя. Ряды контролируют шнуром и шаблоном, а не только визуально.

Контрольная точка: утверждены направление рисунка, стартовая линия, привязка к видовым осям и распределение подрезки.

Брак: первая линия начата от кривого забора; узкая подрезка случайно появляется у входа; плитки прижаты без рабочего шва.

Образцы полезно заранее сравнить в шоуруме, где видны фактура и реальный масштаб.

Этап 8. Подрезка и сложные узлы

Подрезанные элементы должны сохранять устойчивость и не превращаться в тонкие клинья. Места у люков, стоек, ступеней, лотков и кривых границ прорабатывают до резки. Пыль улавливают подходящим способом; персонал использует СИЗ и оборудование по инструкции.

Контрольная точка: согласована линия реза и минимально приемлемые фрагменты; узлы доступны для осмотра.

Брак: щели заполнены обломками, рез гуляет, кромки сколоты из-за неподходящего диска или опоры.

Этап 9. Уплотнение готового поля

Допустимость виброуплотнения, тип защитной накладки и режим берут из инструкции конкретной плитки и техники. Сначала очищают поверхность. Работу начинают с пробной зоны, чтобы не повредить рельеф и цветной лицевой слой.

Контрольная точка: оборудование и защитная оснастка соответствуют регламенту; после прохода нет сколов, полос и качания.

Брак: металлическая плита контактирует с лицом материала без разрешённой накладки; машина поворачивает на месте и сдвигает рисунок.

Этап 10. Заполнение швов

Используют сухой заполнитель или специальный состав, совместимый с проектом и инструкцией плитки. Материал должен попасть в полость шва, а не остаться только на фаске. После предусмотренного уплотнения заполнение повторяют и очищают поверхность.

ГОСТ 17608-2017 отдельно указывает на недопустимость сухих цементсодержащих смесей между плитами. Специальная связанная система — не то же самое, что самодельное добавление цемента.

Контрольная точка: швы равномерно заполнены, поверхность очищена, инструкция состава соблюдена.

Брак: пустоты под верхним слоем, плёнка на плитке, материал вымыт первым контролируемым поливом.

Этап 11. Приёмка

Приёмка включает геометрию, отметки, водоотвод, устойчивость элементов, края, швы и документы. Контрольный пролив не заменяет осмотр после настоящего дождя, но может выявить очевидные чаши. Вода не должна идти к порогам и фундаменту.

Итоговый чек-лист

Чем эта статья отличается от инструкции «своими руками»

Здесь задача — принять работу по результату и доказательствам. Самостоятельная инструкция обычно отвечает, как выполнить операцию. Контроль подрядчика отвечает, какие исходные данные, акты и измерения должны остаться после каждого этапа. Не стоит диктовать бригаде число проходов виброплиты, если в проекте нет критерия плотности; важнее потребовать проект, метод контроля и зафиксированный результат.

Частые вопросы

Можно ли укладывать плитку прямо на песок?

Ответ зависит от грунта, нагрузки, воды и всей конструкции. Название одного верхнего слоя не описывает основание. Универсальное разрешение по фотографии давать нельзя.

Кто отвечает за уклон?

Проект задаёт отметки, исполнитель переносит и контролирует их, а приёмка подтверждает фактический результат. Формулировка «естественный уклон участка» без чисел недостаточна.

Нужно ли смешивать плитку с разных поддонов?

Следуют рекомендации производителя конкретной коллекции. Для цветных смесей распределение элементов из нескольких упаковок часто снижает пятнистость, но порядок должен быть указан в документации.

Когда можно пользоваться покрытием?

Срок зависит от узлов, материалов краевой фиксации и швов. Его берут из проекта и инструкций, а не назначают одной цифрой для любых систем.

Что передать для сметы

Подготовьте план, площадь каждой зоны, назначение, фото порогов и ворот, сведения о грунте и воде. Вызов замерщика нужен для привязки этих данных к отметкам. Примеры готовых решений оценивают в портфолио, помня, что фотография не раскрывает скрытые слои.

Проверяемые источники

• СП 508.1325800.2022 — покрытия из бетонных вибропрессованных элементов.
• ГОСТ 17608-2017 — бетонные тротуарные плиты.
• Проект покрытия, паспорт партии плитки, инструкции заполнителя и уплотняющего оборудования — источники для конкретного объекта.
