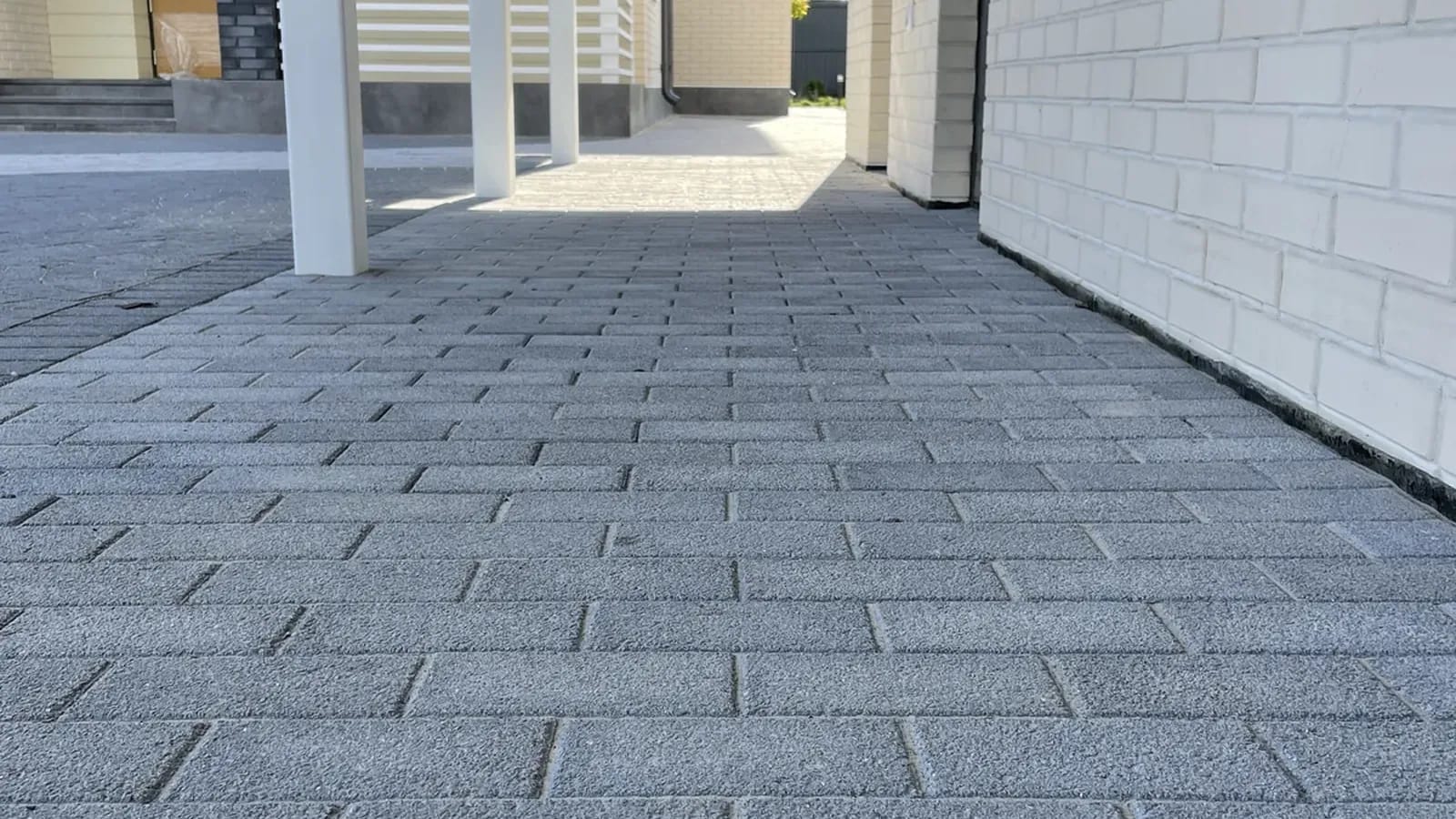

Тротуарная плитка под навесом: уклон, капель и переход к открытому двору

Под навесом плитку кладут так же, как во дворе: на основание под нагрузку, с уклоном и без порога на выходе на открытую часть. Укладка на готовое основание у нас — от 1 200 ₽/⁠м², площадка под машину с усиленным основанием — от 3 400 ₽/⁠м².

Нужен ли уклон, если над плиткой крыша?

Нужен. Под навес всё равно попадает косой дождь и снег, с машины стекает талая вода, площадку моют из шланга. СП 508.1325800.2022 (таблица 11) задаёт уклон мощения для пешеходных зон от 2–2,5 %, для площадок под машины — от 2,5 %. В сантиметрах это 2–2,5 см на каждый метр: на площадке глубиной 5 м перепад от дома до края — 10–12,5 см.

Уклон под навесом ведут в ту же сторону, что и во дворе, — от дома к лотку или газону. Если сделать пол под крышей ровным, а двор с уклоном, на границе появится порог или лужа. Подробнее о том, как задают уклон, — в статье об уклоне тротуарной плитки.

Куда девать капель и воду с водостока навеса?

С края кровли без водостока вода падает полосой — линией капели. За один сезон она выбивает песок из швов и оставляет борозду вдоль навеса. Если водосток есть, вода приходит в одну точку у стойки. СП 508.1325800.2022 требует встраивать в мощение приёмные лотки, короба или желоба под водосточными трубами, чтобы дождь не вымывал швы, а плитку у лотка ставить на 3–10 мм выше его кромки. Как устроить узел под трубой без размыва отмостки — в статье о дождеприёмнике под водосточную трубу.

• Кровля без водостока — лоток по линии капели под свесом крыши.
• Кровля с водостоком — дождеприёмник с решёткой под трубой или лоток, который уводит воду за пределы площадки.
• Навес у дома — уклон площадки от стены, как у отмостки; вода не должна стекать к цоколю.

Монтаж лотков по прайсу — от 1 500 ₽/⁠п.м, бетонные лотки Braer в каталоге — от 379 ₽/⁠шт. Как встроить лоток в плитку, подробно — в статье о лотке в мощении.

Навес ставить до или после плитки?

Стойки навеса стоят на своих фундаментах, плитка их нагрузку не держит. Поэтому фундаменты под стойки делают до основания и мощения: если сначала положить плитку, её придётся разбирать под ямы. Кровлю, водостоки и отделку можно ставить позже, но место водостоков и выпуска воды нужно знать до укладки — под них встраивают лотки. Площадка под беседку решается по похожей схеме — в статье о плитке под беседку.

Вокруг стойки плитку подрезают аккуратно. СП 508.1325800.2022 разрешает оформлять примыкание к опорам мелкоштучными камнями и допускает разницу высот рядом со встроенными элементами 3–5 мм. Узкий клин плитки у стойки, в который каждый день наступают, быстро колется — раскладку сдвигают так, чтобы у стоек не оставались узкие обрезки.

Какую плитку класть под навес для машины и для отдыха?

Для террасы с мебелью важнее ровность: СП 508 допускает разницу высот соседних плиток с плоской поверхностью не больше 2 мм, и мебель на таком полу стоит ровнее. Как связать террасу с дорожками — в статье о плитке для террасы и перголы. Как спланировать место для отдыха целиком — в статье о зоне отдыха на участке.

Как сделать переход от навеса к открытому двору без порога?

Отметки под навесом и во дворе задают вместе, одной высотной схемой. Под крышей и на улице — одна плитка, один уклон и общий шов. Если по дизайну пол под навесом другой, границу оформляют рядом бордюра или плитки другого цвета в уровень, а не ступенькой.

• рядом с проходом не должно быть перепада больше 5 мм: столько допускает СП 82.13330.2016 между соседними плитками;
• линию капели и выпуск водостока наносят на план до раскладки;
• мебель и машину расставляют на разметке в натуральную величину — так видно, где будут ежедневные проходы и подрезки;
• вдоль края навеса у газона ставят бордюр: земля с газона под крышу не должна попадать.

Сколько стоит площадка под навесом?

В смете по прайсу выше — площадка 5 × 6 м под машину: плитка для парковки, усиленное основание и лоток по линии капели с монтажом. Если под навесом терраса без машины, строку основания меняют на дорожное — от 2 800 ₽/⁠м², а плитку берут тоньше. Демонтаж старого покрытия и вывоз грунта считаются отдельно, их цен на сайте нет. Свой размер можно пересчитать в калькуляторе в конце статьи.

Как принять плитку под навесом

• После пролива водой из шланга вода уходит от дома к лотку или газону, у стоек и на границе с двором луж нет.
• Под рейкой длиной 2 м просвет не больше 6 мм, соседние плоские плитки не выступают друг над другом больше чем на 2 мм.
• У стоек нет узких треснувших обрезков, разница высот рядом со стойкой — не больше 3–5 мм.
• Водосток навеса выпущен в решётку или лоток, а не на плитку.
• Швы заполнены на всю высоту, плитки не качаются.

Цифры — из таблиц 10 и 11 СП 508.1325800.2022. После первого сильного дождя площадку осматривают ещё раз: пролив из шланга не показывает, куда пойдёт вода с кровли.

Частые вопросы про плитку под навесом

Можно ли класть плитку под навесом без уклона?

Нельзя: вода под навес всё равно попадает — с косым дождём, снегом и с машины. Без уклона она стоит на плитке и уходит в швы.

Можно ли поставить стойку навеса прямо на плитку?

Нет: плитка на песке не рассчитана на сосредоточенную нагрузку от стойки и ветра. Стойка стоит на своём фундаменте, плитку подводят к ней вокруг.

Нужен ли лоток, если у навеса есть водосток?

Нужен приёмник под трубой — дождеприёмник с решёткой или лоток. Труба, которая льёт прямо на плитку, за сезон вымывает швы.

Источники

• Лотки под водостоками, примыкание плитки к опорам, допуски и уклоны — СП 508.1325800.2022: разделы 5.3 и 5.4, таблицы 10 и 11.
• Уступы между плитками и укладка под уклон — СП 82.13330.2016, п. 6.22.
• Рекомендации заводов по толщине плитки — в описаниях подборок каталога и паспортах моделей.
