Тротуарная плитка для террасы и перголы: как связать с дорожками

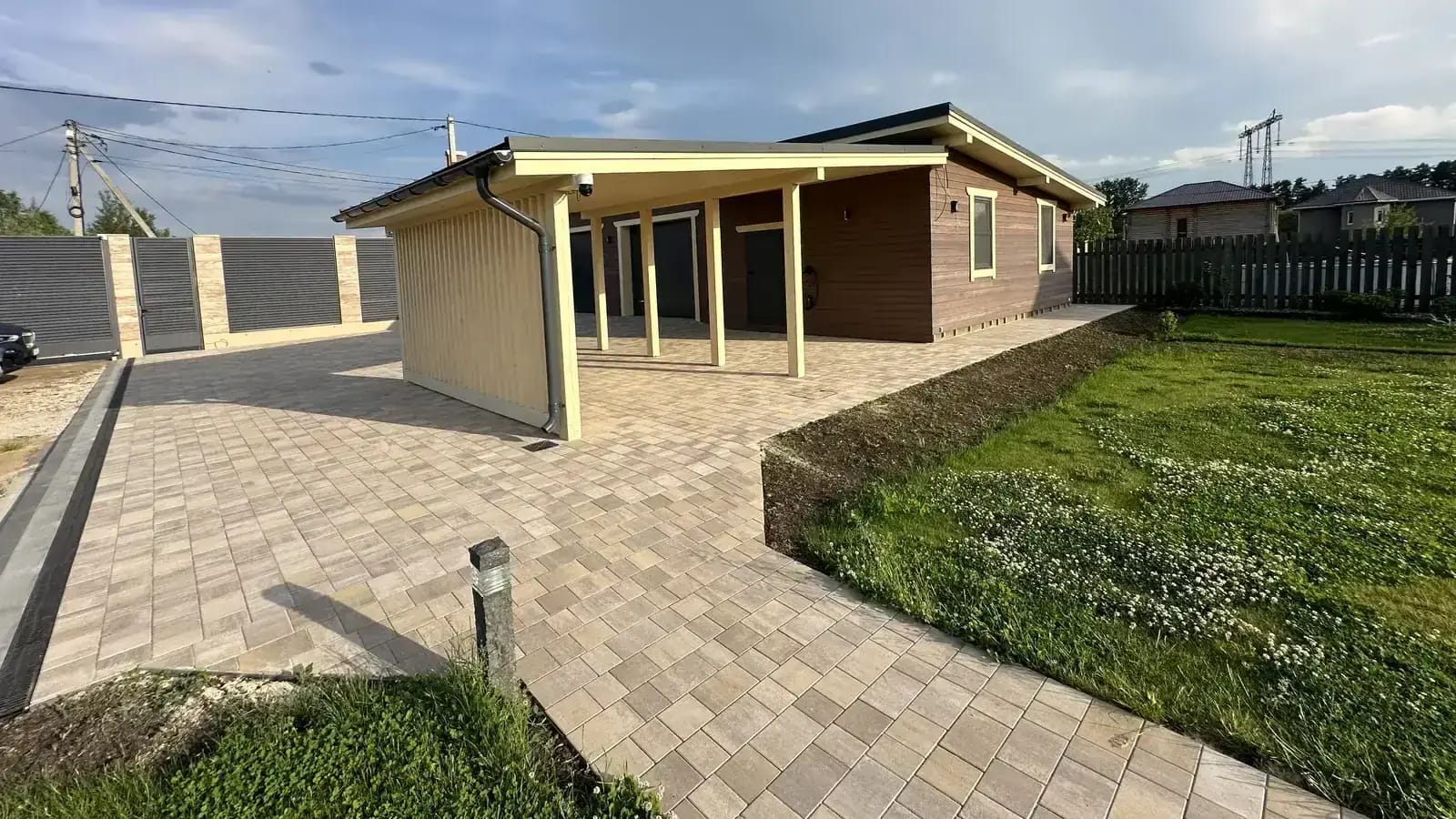

На объекте «Мир Брусчатки» наземная мощёная площадка проходит под навесом и продолжается дорожкой вдоль газона. Кадр хорошо показывает связь зон, но не раскрывает фундамент стоек и скрытые отметки водоотвода.
Как спроектировать наземную террасу из тротуарной плитки под перголой: отметки, опоры, маршруты, водоотвод и единая раскладка с садом.
В этой статье террасой называется наземная мощёная площадка, а не приподнятая плита или настил на опорах. Такое уточнение важно: тротуарную плитку нельзя механически перенести на любую несущую конструкцию. Для наземной зоны под перголой материал подходит, если основание, отметки, опоры и вода решены одним проектом.
Начните с мебели и маршрутов
Площадь «на глаз» часто оказывается неудобной после установки стола. Нарисуйте мебель в рабочем положении: стулья отодвинуты, двери открываются, человек проходит за сидящим, гриль имеет безопасную отдельную зону. Затем соедините террасу с домом, кухней, садом и парковкой.
Размерный план показывает:
- чистую зону мебели;
- основные проходы;
- точки опор перголы;
- светильники и электровыводы;
- лотки и водостоки;
- стык с дорожками;
- границы снега и дождя под кровлей.
Только после этого выбирают модуль плитки. Красивый крупный формат может дать узкую подрезку вдоль каждого столба.
Связать рисунок, а не обязательно повторить его
Терраса и дорожки могут использовать одну коллекцию, но разную раскладку. На большой площадке рисунок разворачивают относительно фасада; на узкой дорожке — вдоль движения. Связь создают общей палитрой, рамкой или повторением одного модуля.
Три стратегии:
Единое поле. Дорожка входит в площадку без визуального шва. Требует точной модульной сетки.
Рамка-переход. Контрастный ряд обрамляет террасу и принимает небольшое несовпадение осей.
Осознанная смена масштаба. На дорожке используется компактный элемент, на площадке — крупный, а стык оформлен отдельной полосой.
Случайная смена направления в последнем ряду выглядит ошибкой, даже если технически покрытие целое.
Опоры перголы — отдельная конструкция
Стойки нельзя просто поставить на плитку и считать её фундаментом. Основание перголы проектируется по нагрузкам, ветру, грунту и системе производителя. Мощение примыкает к фундаментам или опорам ремонтопригодным узлом, не скрывая крепёж, который нужно инспектировать.
Контрольный разрез показывает:
- опору и фундамент перголы;
- независимое основание плитки;
- шов вокруг стойки;
- направление воды от металла или дерева;
- доступ к крепежу;
- защиту материала стойки по проекту.
Если пергола появится позже, её фундаменты и трассы коммуникаций лучше заложить до мощения. Иначе придётся разбирать готовое поле и нарушать основание.
План узлов без перепадов
На одной схеме полезно собрать четыре сопряжения:
| Узел | Что увязать |
|---|---|
| Порог дома | безопасную высоту, отвод воды, гидроизоляцию фасада |
| Дорожка | модуль, отметку, направление швов |
| Стойка перголы | независимость опоры и доступ к крепежу |
| Газон/сад | краевую фиксацию и уход |
Проектная отметка должна исключать ступеньку на основном маршруте и не поднимать покрытие к порогу. Требования к доступности зависят от объекта и пользователей; их фиксируют в задании.
Дождь под перголой
Даже открытая конструкция меняет распределение воды. С кровли поток концентрируется в желобе и водостоке, а ветер заносит дождь под навес. Нельзя считать площадку сухой и отказаться от уклона. СП 82.13330.2016 требует обеспечивать отвод поверхностных вод с покрытий.
Проверьте:
- куда сбрасывает каждый водосток;
- не пересекает ли поток путь от дома;
- есть ли замкнутое понижение под столом;
- доступны ли лотки без перемещения тяжёлой мебели;
- не заливает ли вода основание опор;
- где зимой будет лежать снег с кровли.
Выбор поверхности для зоны отдыха
Оценивайте плитку босой и в обычной обуви только в безопасном демонстрационном состоянии. Стол и стулья требуют достаточно ровной поверхности; слишком глубокий рельеф может качать ножки и удерживать крошки. Светлый цвет по-разному показывает жирные и органические пятна. Перед заказом запросите правила очистки и протестируйте на запасном образце.
Для проекта наземной зоны отдыха можно обратиться за услугой патио и террасы. Коллекции сравнивают в каталоге тротуарной плитки после подготовки мебельного плана и размеров.
Варианты компоновки удобно смотреть в галерее реализованных объектов, а модульную сетку заранее проверить в дизайн-проекте мощения. Для первичного отбора изделия используйте статью как выбрать плитку для двора, не перенося свойства одной коллекции на все террасы.
Размерный план террасы
План строят от реальной мебели и оборудования. Вместо универсальных чисел в таблице фиксируют фактические габариты выбранных предметов и проектные требования конкретных пользователей.
| Объект | Как показать на плане | Что проверить в эксплуатации |
|---|---|---|
| стол и стулья | два положения стула: придвинут и отодвинут | остаётся ли проход за сидящим человеком |
| гриль или печь | паспортную безопасную зону и рабочую сторону | не пересекает ли горячая зона основной маршрут |
| дверь дома | полную дугу или полотно открывания | не конфликтует ли с мебелью и ступенью |
| стойки перголы | оси фундаментов и наружные габариты | доступен ли крепёж и не мешает ли проходу |
| водосток | выпуск, лоток и конечный приёмник | не течёт ли вода под мебель и к порогу |
| освещение | опоры, кабельные трассы и зоны обслуживания | не придётся ли разбирать плитку для ремонта |
После расстановки на план накладывают модуль плитки. Если вдоль каждой стойки остаётся узкая полоска, корректируют ось раскладки, рамку либо выбирают другой формат. Подрезка не должна становиться случайным способом компенсировать ошибку размеров площадки.
Схема связей террасы
| Направление | Последовательность узлов | Что фиксируют |
|---|---|---|
| От дома к саду | порог → мощёная площадка → переходная рамка → дорожка | отметки верха и отсутствие случайной ступени |
| От кровли к выпуску | желоб → водосток → приёмник → согласованный выпуск | пропускную способность и доступ к очистке |
| От стойки к покрытию | фундамент → стойка и крепёж → независимый шов → плитка | отсутствие опирания перголы на плитку |
| От мощения к газону | край поля → фиксация → готовая отметка газона | уход, сток и ремонтопригодность |
Эта схема уже является рабочим перечнем узлов, но не заменяет чертёж с размерами. У каждого перехода назначают ответственного: конструктор отвечает за перголу, проектировщик мощения — за покрытие и отметки, специалист по водоотводу — за приём и выпуск воды.
Последовательность работ
- Снять отметки порога, участка и существующих выпусков.
- Утвердить мебельный план и габариты перголы.
- Спроектировать фундаменты стоек, закладные и коммуникации.
- Согласовать водосток навеса с общим водоотводом участка.
- Построить модульную раскладку плитки и края дорожек.
- Выполнить скрытые конструкции с фотофиксацией.
- Уложить покрытие, проверить отметки и доступ к сервисным точкам.
Изменение порядка допустимо по технологии конкретной системы, но закладные и фундаменты нельзя просто забыть до готового мощения. Если пергола проектируется на будущее, на исполнительной схеме сохраняют точное положение подготовленных точек.
Частые вопросы
Можно ли уложить плитку на бетонную плиту террасы?
Это другой конструктивный сценарий. Нужен отдельный узел по гидроизоляции, дренированию, швам и нагрузке; статья описывает наземное мощение.
Нужно ли делать террасу выше дорожки?
Не обязательно. Отметки назначают по порогу, водоотводу и доступности. Декоративная ступенька без функции создаёт риск спотыкания.
Сначала мощение или пергола?
Фундаменты, закладные и коммуникации перголы обычно следует решить до финишного покрытия. Точная последовательность зависит от проекта и технологии системы.
Источники и нормативы
- СП 82.13330.2016 «Благоустройство территорий» — общая нормативная основа для отметок покрытия и организации поверхностного стока.
- ГОСТ 17608-2017.
- Проект и инструкция производителя конкретной перголы — источники требований к опорам и крепежу.
