Схема освещения участка: где поставить светильники и проложить кабель

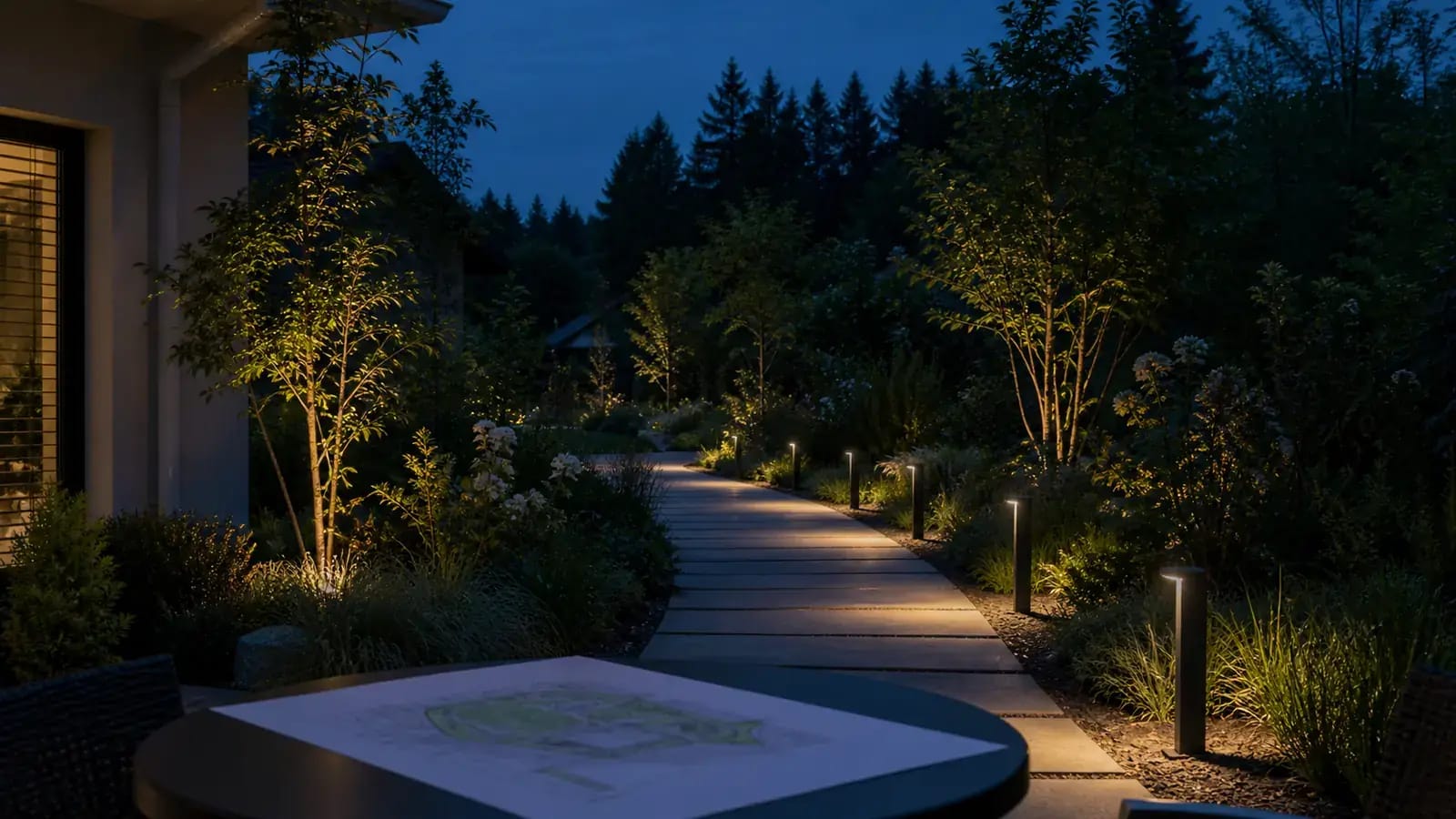

ОсвещениеРедакционная иллюстрация. световой схемы; электрическую часть рассчитывает и выполняет квалифицированный специалист.
Планируем наружное освещение до мощения: сценарии, точки света, кабельные трассы, гильзы, группы управления и безопасный электромонтаж.
Схема освещения участка начинается со сценариев: безопасно пройти от калитки к дому, открыть гараж, пользоваться террасой и обслуживать хозяйственную зону. Только затем выбирают светильники и трассы. Кабель, защиты и подключения рассчитывает квалифицированный специалист по проекту; бытовая статья не заменяет электромонтажную документацию.
Проект наружного света заказывают в разделе освещения, согласуя его с мощением и посадками.
Шаг 1. Сценарии, а не равномерная сетка
Запишите действия вечером и ночью:
- вход семьи и гостей;
- движение автомобиля;
- путь к мусорной площадке;
- использование террасы;
- прогулка по саду;
- обслуживание оборудования;
- аварийный выход;
- охранный режим.
Для каждого сценария нужны свои уровень, направление, время работы и способ управления. Освещать весь участок одной группой неэкономично и часто неудобно.
Шаг 2. План препятствий и отражающих поверхностей
На топоплан наносят ступени, перепады, водоёмы, ветви, ворота, стекло, светлый фасад и окна соседей. Светлая стена может дать достаточное отражение, а открытый источник на уровне глаз — ослеплять даже при небольшой мощности.
Отдельно показывают взрослые кроны из проекта озеленения: молодой куст не должен через пять лет закрыть опору или создать резкие движущиеся тени.
Шаг 3. Распределить роли света
| Роль | Где нужна | Подход к оптике | Что проверить |
|---|---|---|---|
| маршрутная | дорожки, ступени | свет вниз и на поверхность | границы видны без слепящего источника |
| входная | калитка, дверь | лицо и замок читаемы | нет блика в камере и окне |
| транспортная | ворота, парковка | широкое контролируемое поле | манёвр и пешеход видны |
| функциональная | барбекю, хозяйственная зона | рабочая плоскость | тени от человека не закрывают задачу |
| акцентная | дерево, фактура фасада | узкий рассчитанный луч | не попадает в окна и небо |
| охранная | периметр по проекту | датчики и зоны | нет постоянных ложных включений |
Не каждый объект нуждается во всех ролях.
Шаг 4. Пробная расстановка
До земляных работ полезно поставить временный безопасный свет или использовать демонстрационный комплект специалиста. Проверку проводят после наступления темноты в присутствии заказчика. Меняют высоту, направление и положение, пока видимость не станет комфортной.
Телефонная фотография искажает яркость, поэтому решение принимают глазами на месте и измерениями проекта, а не по эффектному кадру.
План кабельных трасс
Рабочая схема показывает щит или источник питания, распределительные точки, группы, гильзы, светильники, управление и резерв. У каждой трассы есть привязка и способ защиты по проекту.
Ведомость пересечений
| Пересечение | Что заложить до чистовых работ | Как принять |
|---|---|---|
| парковка | проектная гильза и резерв | фото, привязки, протяжка |
| дорожка | гильза вне слабой зоны | концы доступны и закрыты |
| лоток | разнести воду и электричество по проекту | узел на плане |
| фундамент/терраса | штатный ввод | герметизация и защита |
| автополив | координация трасс | нет конфликтов боксов и муфт |
Гильзы ставят до укладки тротуарной плитки. Их нельзя заменять случайной трубой без проверки диаметра, материала и радиуса протяжки.
Группы управления
Практично разделять вход, маршруты, террасу, акценты и сервисный свет. Тогда яркий рабочий свет не горит всю ночь, а декоративный можно выключить отдельно. Сценарии управления включают ручной режим, расписание, датчик освещённости и при необходимости автоматизацию.
Датчики движения размещают так, чтобы они видели нужный подход, а не ветви и дорогу за забором. Автоматизация не отменяет обычного доступного выключателя и аварийного отключения.
Выбор светильника связан с проектом
Проверяют светораспределение, мощность, цветовую температуру, индекс цветопередачи, защиту от среды, материал корпуса, способ монтажа и доступность обслуживания. Класс IP важен, но не отвечает на вопросы оптики, коррозии, драйвера и ремонта.
Каталог моделей смотрят в разделе наружного освещения, а затем сверяют фотометрию и инструкции конкретного изделия.
Электробезопасность
Сечение кабеля, аппараты защиты, заземление, уравнивание потенциалов, способ прокладки и соединения определяет проектировщик и электромонтажник. Наружные соединения не оставляют в грунте в случайной изоленте. Работы выполняют при снятом напряжении и с проверкой.
Не давайте садовой бригаде самостоятельно подключать сеть, если у неё нет соответствующей квалификации и документации.
Координация с водой
Колодцы, клапанные боксы, лотки и дождеватели не должны конфликтовать со светильниками и муфтами. При проектировании автополива трассы накладывают на один сводный план. Струя не должна постоянно бить по корпусу, если это не предусмотрено.
Монтаж и скрытые работы
До засыпки фиксируют реальные трассы, гильзы, соединения и вводы. Проверяют целостность и выполняют электрические измерения предусмотренным способом. Изменения переносят в исполнительную схему.
Фото «кабель лежит в траншее» без привязки и маркировки недостаточно. Нужны точки относительно постоянных объектов.
Ночная приёмка
Днём проверяют геометрию, крепления и документы. Ночью проходят каждый сценарий:
- открыть калитку и найти ключ;
- пройти к двери без засветки глаз;
- проехать и припарковаться;
- увидеть ступени и край дорожки;
- посидеть на террасе без ярких источников;
- включить сервисную зону;
- проверить окна дома и соседей;
- оценить управление группами.
Положение акцентных приборов корректируют, но электрическую схему не переделывают стихийно без документации.
Исполнительная схема
Владелец получает план трасс, глубины и гильзы по проектной системе координат, группы, аппараты защиты, модели светильников, настройки, результаты измерений и инструкции. Это позволит заменить прибор, не перекапывая сад.
Ведомость световых сцен
После выбора групп составляют сценарную таблицу. Она не программирует автоматику сама, но формулирует ожидаемое поведение для проектировщика.
| Сцена | Включённые группы | Запуск | Завершение | Ручное управление |
|---|---|---|---|---|
| возвращение домой | калитка, вход, основной путь | кнопка/событие по проекту | таймер | у входа |
| гости на террасе | терраса, мягкий садовый фон | вручную | вручную | на террасе |
| ночной минимум | только обязательный маршрут | расписание | рассвет/расписание | доступно |
| сервис | яркий рабочий свет | отдельный выключатель | вручную | у зоны |
| всё выключено | ни одной декоративной группы | команда | — | мастер-кнопка |
Таблица помогает не использовать охранный прожектор как постоянный свет для сада. Для каждой сцены проверяют видимость из окон и влияние на соседей.
Макет трасс на участке
Перед земляными работами колышками обозначают светильники, а краской или шнуром — маршруты кабеля и гильзы. Сводный обход выполняют проектировщик света, специалист по поливу, ландшафтный архитектор и мастер мощения. Они находят конфликт опоры с бордюром, муфты с лотком или трассы с посадочной ямой до того, как появится траншея.
Результат обхода фиксируют новой редакцией плана. Устное «сдвинем на месте» без обновления документа создаёт ошибочную исполнительную схему.
Частые ошибки
- равномерно расставить опоры без сценариев;
- выбрать прибор только по мощности и IP;
- направить свет в глаза и окна;
- заложить кабель после мощения;
- не учитывать взрослые растения;
- объединить всё одной группой;
- спрятать соединения без доступа;
- не оставить исполнительную схему;
- принимать свет только днём.
Частые вопросы
Какой шаг между светильниками?
Его определяет фотометрия, высота, задача и отражение поверхностей. Универсальный шаг по метрам ненадёжен.
Нужен ли свет вдоль всей дорожки?
Не обязательно. Важно видеть направление, границы и перепады без тёмных опасных зон и ослепления.
Можно ли использовать солнечные светильники?
Как декоративное дополнение — после оценки сезона и автономности. Для обязательного безопасного света нужна надёжная рассчитанная система.
Когда прокладывать кабель?
После утверждения сводного проекта, до чистового мощения и посадок, с проверкой скрытых работ.
Что подготовить проектировщику
Топоплан, сценарии, фото ночной обстановки, фасады, дендроплан, мощение, автополив и место щита. Затем можно заказать инженерный проект участка. Примеры ночных решений оценивайте в портфолио, но не копируйте шаг приборов.
Проверяемые источники
- ПУЭ, 7-е издание — действующие главы — применимость и актуальность проверяет проектировщик.
- СП 52.13330.2016 «Естественное и искусственное освещение» — нормативные требования для применимых объектов.
- Фотометрия, инструкция светильника, проект электроснабжения и протоколы измерений — источники конкретной системы.
