Кабель для уличного освещения: трасса, защита и данные для электрика

Кабель к уличным светильникам кладут в траншее на глубине не менее 0,7 м от планировочной отметки — это пункт 2.3.84 ПУЭ — на подсыпке из мелкой земли без камней и мусора (п. 2.3.83). Для прокладки прямо в грунте выпускают бронированные кабели, а на наших объектах кабель в земле ещё и идёт в защитной трубе. Марку, сечение и защиту выбирает электрик по мощности светильников и длине линии, а хозяин участка передаёт ему схему — что в ней должно быть, ниже. Прокладку кабеля с установкой светильников делаем в рамках монтажа освещения.

Кабель прокладывают до мощения и газона: под готовой плиткой его уже не провести без вскрытия. Где ставить светильники и как делить их на группы, — в статье схема освещения участка; здесь — только трасса, защита и данные для электрика.

Какой кабель подходит для уличного освещения в земле?

Силовые кабели на 0,66–1 кВ выпускают по ГОСТ 31996-2012, а для каких условий подходит каждая марка, сказано в технических условиях по этому стандарту. По ТУ 16-705.499-2010 бронированные кабели ВБШв и ПвБШв предназначены для прокладки «в земле (траншеях), если кабель не подвергается значительным растягивающим усилиям», а небронированный ВВГ — для кабельных сооружений и помещений.

На наших объектах кабель в траншее идёт в ПНД-трубе на песчаной подушке 10 см, над ним — сигнальная лента: так устроен разрез траншеи на странице монтажа освещения. Труба дополнительно защищает кабель от лопаты.

Светильники на 24 В — например, столбики «Камыш» из каталога (от 4 577 ₽/шт) — работают от блока питания, который ставят в сухом доступном месте. При низком напряжении та же мощность требует большего тока, поэтому длину и сечение низковольтной линии электрик считает отдельно.

На какой глубине прокладывать кабель и как его защитить?

Главные цифры дают пункты 2.3.83–2.3.84 ПУЭ — раздел о прокладке кабельных линий в земле:

• Глубина — не менее 0,7 м от планировочной отметки для линий до 20 кВ. До 0,5 м можно подняться только на участках до 5 м — при вводе в здание и на пересечениях с подземными сооружениями, и только если кабель защищён, например лежит в трубе (п. 2.3.84).
• Траншея — снизу подсыпка, сверху засыпка слоем мелкой земли без камней, строительного мусора и шлака (п. 2.3.83).
• Защита — кабели до 1 кВ защищают от механических повреждений там, где вероятны раскопки (п. 2.3.83). На участке копают часто — под посадки, столбы, полив, — поэтому мы кладём кабель в трубу по всей трассе.
• Сигнальная лента — на 250 мм выше кабеля, по его оси. Над муфтами и у пересечений с другими коммуникациями — по 2 м в каждую сторону — одной ленты мало, там нужна другая защита (п. 2.3.83).

На каком расстоянии от дома, деревьев и труб вести кабель?

Вести кабель над трубой или под ней вдоль всей трассы нельзя — ПУЭ запрещает параллельную прокладку над и под трубопроводами (п. 2.3.88). Поэтому трассы света, автополива и дренажа рисуют на одном плане до земляных работ. Как свет у деревьев провести в обход корней, — в статье освещение сада.

Как провести кабель под брусчаткой или плиткой?

Под дорожкой и площадкой кабель идёт в трубе-гильзе, которую кладут до устройства основания, на той же глубине, что и остальная трасса. Концы гильзы выводят за край мощения на газон, закрывают заглушками и наносят на план с расстоянием от угла дома или столба ворот. Гильзу берут с запасом по диаметру: через неё потом можно протянуть второй кабель — к розетке у беседки или к светильникам у бани.

Если дорожку только собираетесь делать, гильзы закладывают вместе с ней: дорожка с подготовкой основания — от 2 800 ₽/м², плитка для дорожек — от 1 246 ₽/м². Если плитка уже лежит, над трассой снимают полосу мощения, прокладывают кабель и восстанавливают основание и покрытие. Демонтажа в прайсе сайта нет — эту работу считают отдельно после осмотра.

Если вы искали «кабель под брусчатку» ради снеготаяния: греющий кабель в покрытии — отдельная система со своим проектом. В этой статье речь только о кабеле, который питает светильники.

Что заложить до мощения вместе с кабелем?

Кроме гильз, до плитки ставят всё, что крепится в основании: закладные под опоры светильников и базы под уличные розетки. Что из этого есть в каталоге:

Сами светильники — в каталоге уличного освещения, в разделе — 25 позиций вместе с опорами и закладными; прожектор FL-F24A на 3 Вт стоит от 3 028 ₽/шт. Мощность и напряжение из карточки выбранной модели передайте электрику — по ним считают линию.

Какие данные передать электрику до прокладки?

Электрик считает линию по сведениям, которые знает только хозяин участка. Соберите их на одном листе:

• план участка: дом, дорожки, будущие посадки и щит, от которого пойдёт свет;
• точки светильников и розеток, модель и мощность каждого — из карточки товара;
• группы включения: что горит вместе и как включается — вручную, по астрономическому реле или по датчику;
• длина каждой трассы от щита до последнего светильника;
• где трасса пересекает дорожки, трубы полива и дренажа, где идёт рядом с деревьями и фундаментами;
• что может понадобиться потом — розетка у беседки, питание ворот, свет у бани: под это кладут запасную гильзу.

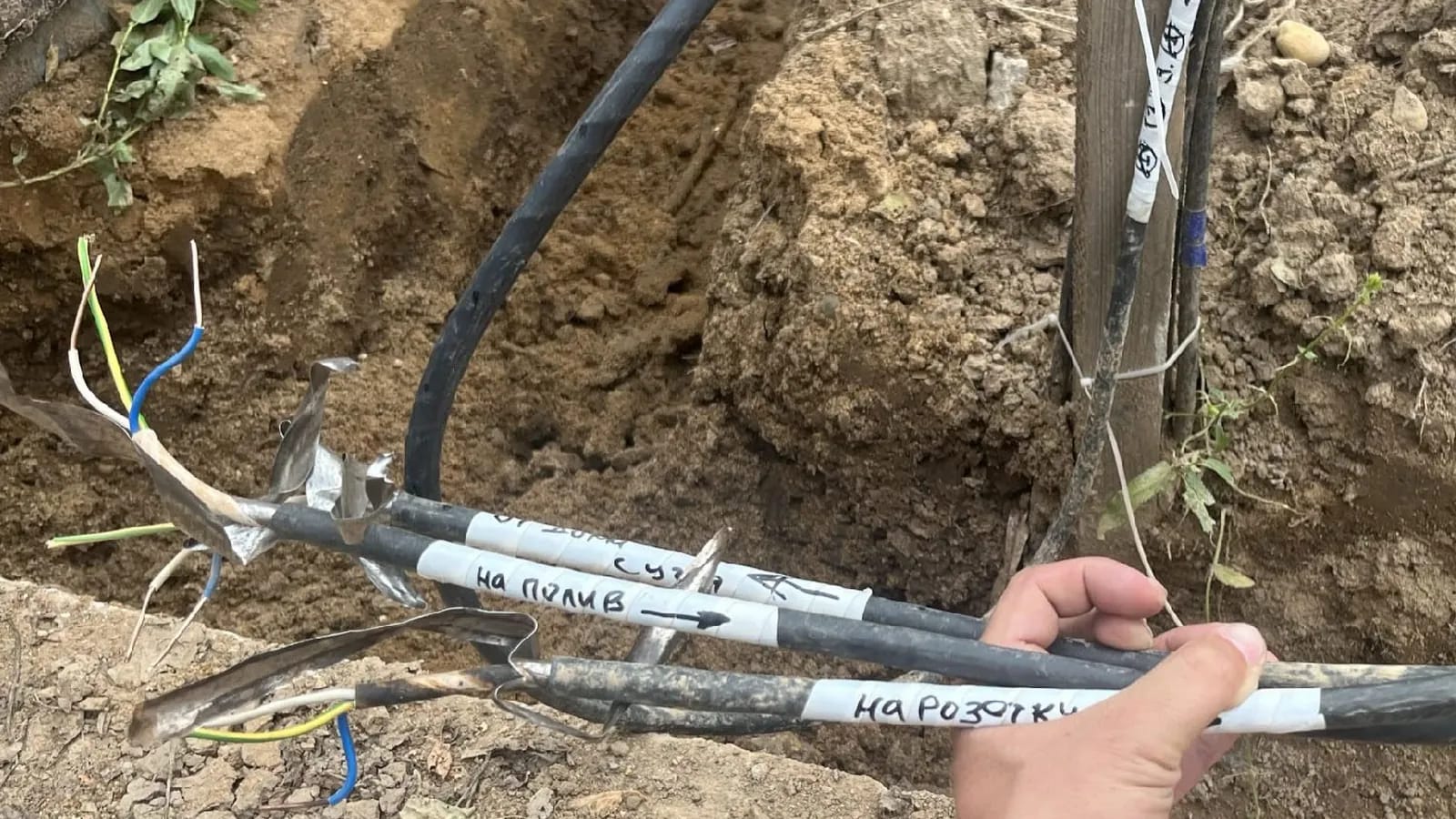

После прокладки заберите исполнительную схему: трассы с расстояниями от постоянных объектов (угол дома, столб ворот), глубину, места муфт и концы гильз, фото открытой траншеи с рулеткой и результат проверки изоляции. На нашем монтаже линию проверяют до засыпки: повреждение в засыпанной траншее искать дольше и дороже.

Можно ли проложить кабель самому?

Выкопать траншею по разметке хозяин может сам. Выбор кабеля и защиты, соединения и подключение к щиту — работа квалифицированного электрика. Соединения в грунте делают герметичными муфтами, а не скруткой в изоленте. Если копаете сами, согласуйте трассу и глубину с электриком заранее и позовите его принять траншею до засыпки.

Частые вопросы про кабель к уличным светильникам

Можно ли закопать кабель мельче у самого дома?

На участке до 5 м при вводе в здание ПУЭ разрешает 0,5 м, если кабель защищён, например трубой (п. 2.3.84). По остальной трассе — не мельче 0,7 м.

Зачем сигнальная лента, если кабель и так в трубе?

Чтобы тот, кто будет копать через несколько лет, наткнулся на ленту раньше, чем на кабель. По ПУЭ её кладут на 250 мм выше кабеля (п. 2.3.83).

Сколько стоит проложить кабель к светильникам?

Цены за метр кабеля на сайте нет: смету монтажа считают по числу светильников и длине трассы и фиксируют в договоре. Для ориентира по материалам: прожектор FL-F24A на 3 Вт в каталоге — от 3 028 ₽/шт, столбик «Камыш» — от 4 577 ₽/шт.

Источники и документы

• ПУЭ, глава 2.3 «Кабельные линии напряжением до 220 кВ»: п. 2.3.83 — траншея, подсыпка, защита и сигнальная лента; п. 2.3.84 — глубина; п. 2.3.85 — фундаменты; п. 2.3.86 — расстояния между кабелями; п. 2.3.87 — деревья и кустарники; п. 2.3.88 — трубопроводы.
• ГОСТ 31996-2012 — карточка Росстандарта: силовые кабели с пластмассовой изоляцией на 0,66; 1 и 3 кВ; области применения марок — в ТУ 16-705.499-2010.
• Паспорт выбранного светильника (мощность, напряжение, степень защиты) и проект электрика — документы для конкретной линии.
