Монтаж уличного освещения: что подготовить до мощения и озеленения

Порядок задаёт глубина: кабель в защитной трубе лежит в траншее не мельче 0,7 м (ПУЭ, п. 2.3.84), и после щебня, песка и плитки до него без разборки уже не добраться. Поэтому траншеи, гильзы под будущим мощением, закладные под опоры и проверку изоляции делают до основания дорожек, а опоры, светильники, подключение в щите и настройку лучей в темноте — когда плитка и газон готовы. Весь цикл, от траншеи до запуска, делаем в рамках монтажа освещения.

Ниже — что происходит со светом на каждом этапе благоустройства, какие решения нужны от хозяина участка до первой траншеи и что делать, если дорожки уже лежат. Какой кабель брать и на каком расстоянии от деревьев и труб его вести, — в статье кабель для уличного освещения, где ставить светильники — в статье схема освещения участка.

Что делают со светом до плитки, а что — после газона?

Если дорожки ещё впереди, гильзы под кабель кладём в их основание до укладки: дорожка с подготовкой основания — от 2 800 ₽/м². Тот же порядок для всего участка — рельеф, подземные коммуникации в гильзах, основания и плитка, газон и посадки последними — описан на странице комплексного благоустройства, а как в него встают дренаж и полив, — в статье порядок работ по благоустройству.

Скрытую часть принимают до засыпки: потом ни трубу, ни глубину, ни муфты уже не проверить. Что забрать у исполнителя после прокладки, перечислено в статье кабель для уличного освещения.

Что решить до первой траншеи?

• где стоят светильники и как они делятся на группы — это проект освещения или хотя бы план участка с точками;

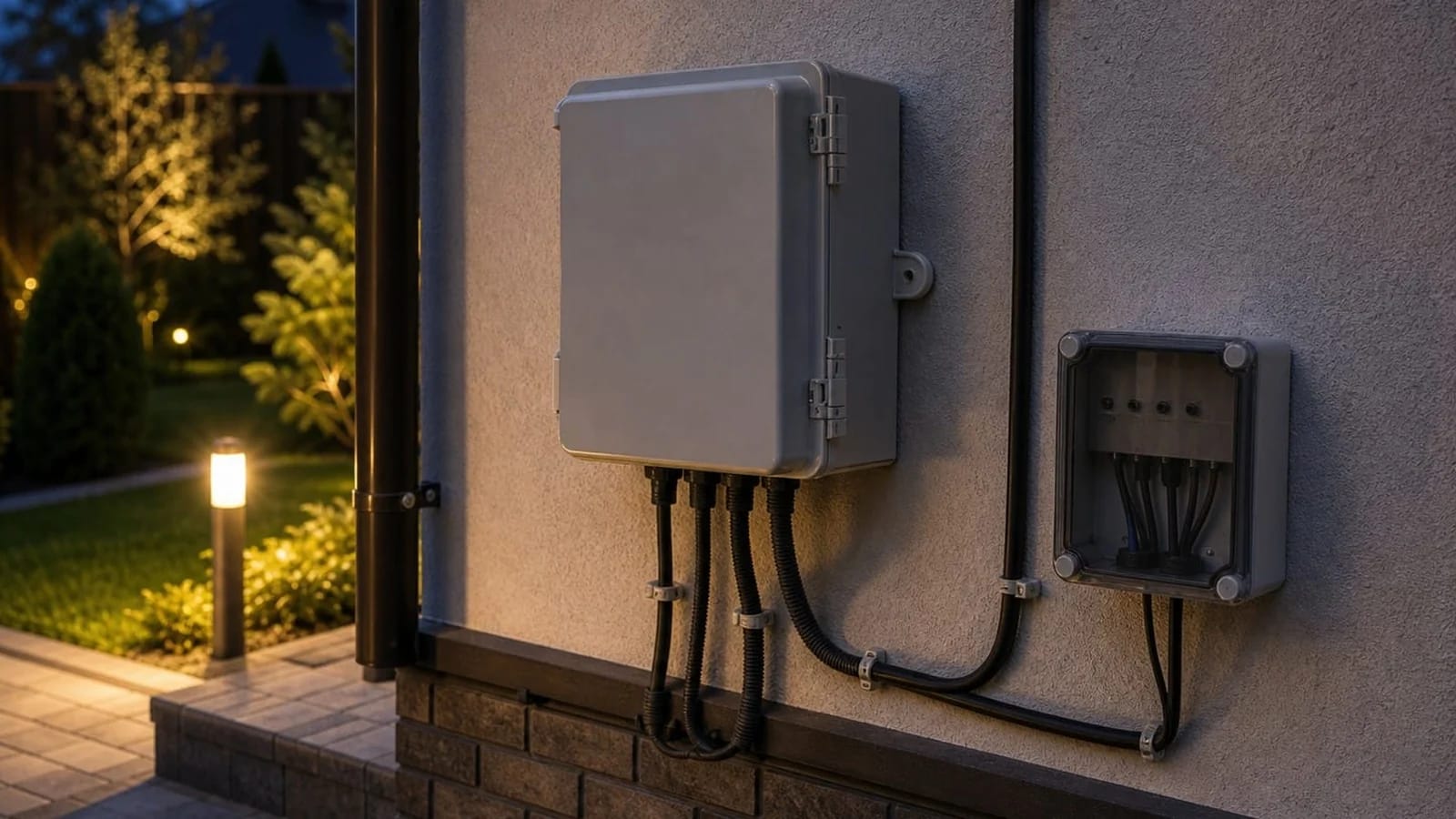

• от какого щита питается свет: от щита дома или от отдельного щита на участке, и где он висит;
• какие светильники берёте: «Фокус», «Факел», «Око», «Элемент», настенные и накладные модели каталога работают от 220 В, «Камыш» — от 24 В через блок питания, которому нужно сухое доступное место;
• на каких отметках будут плитка и газон — по ним ставят закладные;
• где пройдут трубы полива и дренажа: все трассы рисуют на одном плане;
• какие группы будут включаться автоматикой и где встанут датчики — к датчику у калитки или на фасаде кабель тоже закладывают заранее.

Если проекта нет, его делает наш дизайнер по свету отдельной услугой — светодизайн участка: зоны света, расстановка с направлением луча, кабельные трассы, сценарии включения и список светильников. Как разделить свет на группы и совместить автоматику с выключателями, — в статье управление уличным освещением.

Почему светильники ставят после плитки и газона?

Светильник ставят по финальному уровню покрытия. Если поставить его до отсыпки газона, после неё он окажется утоплен в грунте, а если до укладки — помешает уплотнять плитку. Поэтому до плитки в основание ставят только закладные — например, закладную для опоры D60 из нашего каталога (от 951 ₽/шт), — а опору крепят к ней в самом конце. Кабель к закладной выводят заранее и закрывают, чтобы вывод не засыпали.

Настройку оставляют на вечер: направление лучей видно только в темноте, днём можно проверить лишь крепления и подключение. Какой высоты взять опоры и как часто их ставить, — в статье опоры и столбы освещения.

Что делать, если дорожки и газон уже готовы?

Свет можно сделать и после благоустройства, работ просто больше. Трассы кабеля ведут в обход уложенного покрытия, газон вскрывают, траншею засыпают с трамбовкой и возвращают дёрн — так мы монтируем свет в готовом саду.

Если дорожку нужно пересечь, плитку по линии трассы снимают, прокладывают гильзу, восстанавливают основание и кладут камни обратно. Укладка на готовое основание по прайсу — от 1 200 ₽/м²; снятие плитки и восстановление основания над траншеей в прайсе сайта не указаны, их считают после осмотра. Если часть камней побьётся, замену подбирают в каталоге плитки по коллекции и цвету.

Что входит в наш монтаж освещения и что считается отдельно?

Монтаж считают по монтажным точкам и длине кабеля. Монтажная точка — это установка и подключение одного светильника; сам светильник, кабельная трасса, щит и проект идут в смете отдельными строками. Цены монтажной точки на сайте пока нет: смету присылаем после замера и фиксируем в договоре. Замер платный.

• земляные работы и траншеи по проекту;
• кабель в ПНД-трубе на песчаной подушке, над ним — сигнальная лента;
• герметичные муфты IP68 на соединениях в земле — скрутка в изоленте в грунте не годится;
• установка светильников на опоры или в грунт с учётом уровня плитки и газона;
• подключение с защитной автоматикой и УЗО 30 мА, запуск и проверка по всему участку;
• засыпка траншей с трамбовкой и возврат дёрна.

Отдельно идут светильники и кабель как материалы, проект освещения, если его нет, и подключение к вводному щиту дома, если для него нужны согласования. Светильники можно взять в нашем каталоге — 25 позиций SWG, от 951 ₽/шт, гарантия производителя на светильники SWG 2 года, срок на «Камыш» и опоры уточняет менеджер, — или принести свои. Гарантия на наши работы — 1 год по договору, в том числе на скрытые: кабель в земле и соединения.

На объекте из портфолио «Двор и сад под ключ» монтаж освещения стоит в одном списке работ с разбивкой участка, основанием, укладкой брусчатки и газоном; светильников-боллардов там 26.

Вопросы о монтаже уличного освещения

Можно ли смонтировать светильники, купленные в другом магазине?

Да. Перед монтажом проверяем, что светильник рассчитан на улицу и подходит по мощности. У моделей нашего каталога защита IP65: по ГОСТ 14254-2015 оболочка пыленепроницаема и выдерживает струи воды. Светильнику, который окажется вровень с землёй или плиткой, нужна защита от погружения — IP67 или IP68.

Кто подключает уличный свет к щиту дома?

Линию освещения подключают наши специалисты — с защитной автоматикой и УЗО. Если для подключения к вводному щиту дома нужны согласования, в том числе с энергоснабжающей организацией, они в монтаж не входят.

Кабель уже закопали без трубы, а скоро плитка — что делать?

До устройства основания участок под будущим мощением перекладывают в трубу-гильзу: без неё кабель под плиткой не заменить, не разобрав покрытие. Заодно проверяют изоляцию — повреждение под готовой плиткой искать дольше и дороже.

Источники и документы

• ПУЭ, глава 2.3 «Кабельные линии напряжением до 220 кВ»: п. 2.3.84 — глубина заложения кабельной линии до 20 кВ не менее 0,7 м.
• ГОСТ 14254-2015 — степени защиты оболочек, код IP: IP65, IP67 и IP68.
• Состав работ, разрез кабельной траншеи и гарантия — страница монтажа освещения.
