Проект ландшафтного дизайна: как принять план без конфликтов инженерии
Как проверить проект участка до приёмки: дерево — не ближе 5 м от дома и 2 м от кабеля, кабель — не над трубой, вода с покрытий — от дома.

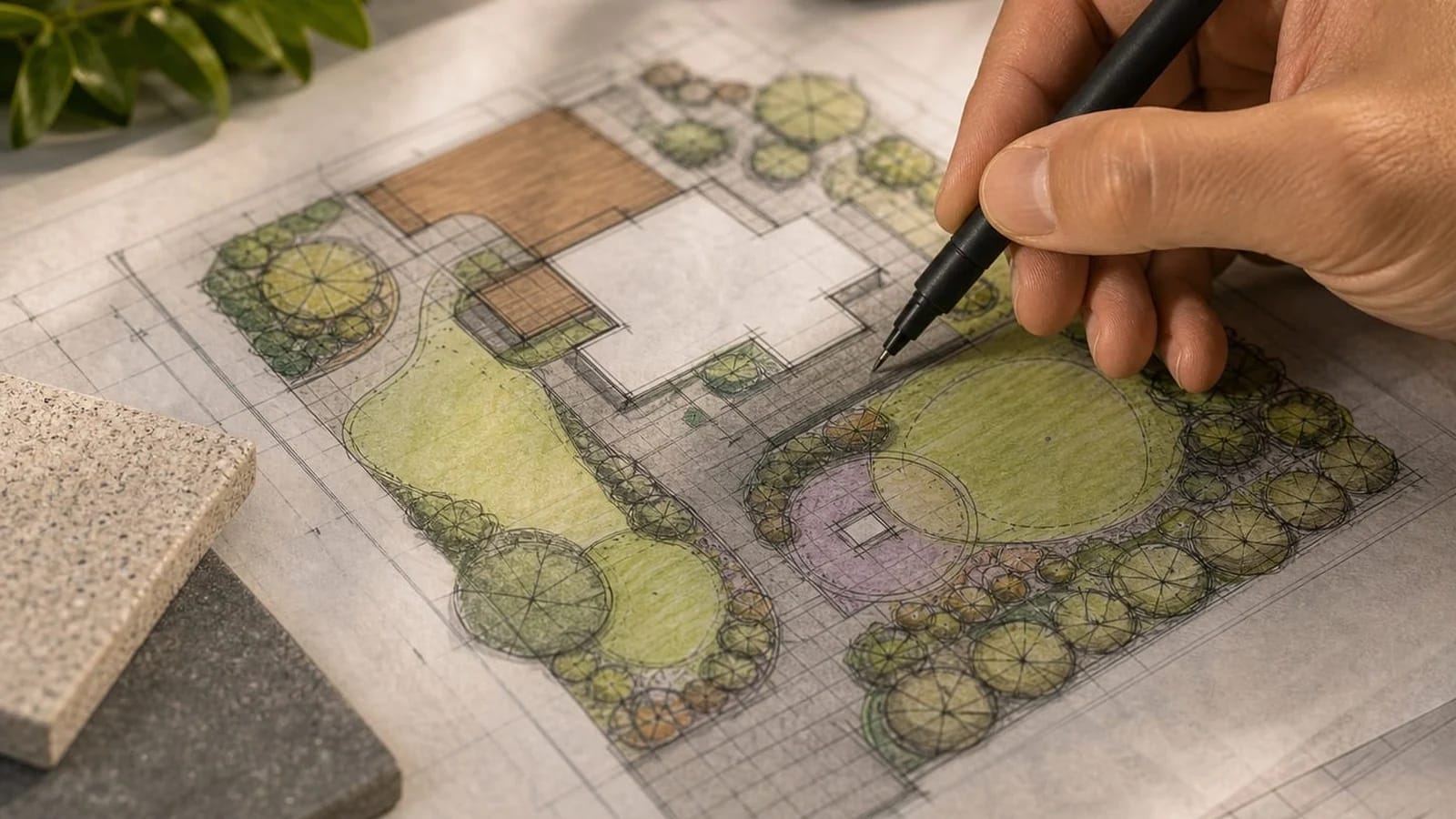

Проект принимают, наложив на один лист посадки, мощение и схемы кабелей, полива и дренажа. На пересечениях проверяют расстояния: дерево — не ближе 5 м от стены дома и 2 м от водопровода и дренажа (СП 42.13330.2026, таблица 6.3), кабель — не ближе 2 м от ствола (ПУЭ, п. 2.3.87) и не над трубой и не под ней (п. 2.3.88), вода с каждого покрытия — от дома. Если чего-то из этого на листах не видно, проект к стройке не готов.
Из чего состоит проект и в каком порядке его делают, — в статье ландшафтный проект участка; здесь — только проверка готового плана. Если эскиз есть, а чертежей для бригады нет, их готовят по вашей концепции — это рабочая документация, и на этом шаге посадки как раз сводят с сетями.
Какие листы нужны, чтобы проверить проект?
По красивой картинке столкновения не найти: на ней нет глубин, трасс и отметок. Для проверки нужны разбивочный чертёж с привязками, вертикальная планировка с отметками и уклонами, разрезы покрытий, схема дренажа и ливнёвки, схема освещения с трассами кабеля, посадочный чертёж и отдельная схема полива. Если какого-то листа нет, решение по нему примут на объекте на глаз.
Первым делом сведите их в один: на кальке, в слоях файла или просто цветными маркерами на распечатке генплана. Каждое место, где крона, трасса, покрытие или колодец ложатся друг на друга, обведите — дальше это список вопросов к проектировщику.
Где сталкиваются деревья, кабели и трубы?
| Что с чем | Правило | Документ |
|---|---|---|
| Дерево и стена дома | не ближе 5 м до оси ствола; кустарник — 1,5 м | СП 42.13330.2026, таблица 6.3 |
| Дерево и водопровод, дренаж | не ближе 2 м | СП 42.13330.2026, таблица 6.3 |
| Кабель и ствол дерева | не ближе 2 м; ближе — только в трубе, проложенной подкопом | ПУЭ, п. 2.3.87 |
| Кабель и кустарник | не ближе 0,75 м | ПУЭ, п. 2.3.87 |
| Кабель и фундамент дома, бани, беседки | не ближе 0,6 м | ПУЭ, п. 2.3.85 |
| Кабель вдоль водопровода и дренажа | 1 м, в стеснённых условиях 0,5 м, в трубе 0,25 м; над трубой и под ней — нельзя | ПУЭ, п. 2.3.88 |
Расстояния от деревьев считают до оси ствола и даны они для крон до 5 м в диаметре; у крупных деревьев их увеличивают. Поэтому сверяйте план с взрослым размером растения из ведомости, а не с саженцем: через несколько лет корни и крона дойдут до трассы, даже если сегодня до неё далеко. Как вписать дерево рядом с дорожкой, — в статье плитка рядом с деревьями.
Куда уйдёт вода: как это прочитать на плане?
На вертикальной планировке у каждой площадки и дорожки должны быть отметки и стрелка уклона. В нашей рабочей документации уклон от дома — не менее 2 %. Проследите по стрелкам, куда стекает вода с каждого покрытия: в газон, лоток или дождеприёмник — но не к цоколю, не на порог гаража и не к соседу.
Отдельно найдите на плане каждую водосточную трубу. Если вода с крыши попадает на мощение, под трубой по СП 508.1325800.2022 (п. 5.3) встраивают приёмный лоток, короб или желоб — на плане они должны быть нарисованы, а не подразумеваться. Водоотводные лотки по прайсу — от 1 500 ₽/п.м, лотки Braer в каталоге водоотвода — от 379 ₽/шт.
Люки, септик и клапаны: останется ли к ним доступ?
Колодцы, крышки септика, клапанные боксы полива и ревизии дренажа должны остаться доступными — в газоне, в клумбе или под люком в мощении, но не под сплошной плиткой, настилом террасы или деревом. Над септиком и трассами сетей не мостят и не сажают деревья. Если септик откачивает машина, к нему нужен подъезд: эту полосу считают проезжей, и основание под ней делают под машину.
Как встроить люк в мощение так, чтобы он не выпирал и не проседал, — в статье люк в тротуарной плитке.
Что проверить в разрезах дорожек и заезда?
У каждого покрытия в проекте должен быть разрез: толщина плитки и слоёв основания. ГОСТ 17608-2017 (таблица 1) относит пешеходные дорожки к группе А — плитка от 40 мм, а стоянки легковых машин к группе В — от 80 мм при длине камня не больше четырёх его толщин. Проверьте, что все места, куда заедет машина, — стоянка, въезд, подъезд к септику, — нарисованы как проезжие.
Край каждого покрытия должен быть закреплён — бордюром в бетонной обойме, полосой или камнем (СП 508.1325800.2022, п. 5.4). Плитка для заезда в каталоге — подборка для парковки, от 1 586 ₽/м²; заезд с усиленным основанием по прайсу — от 3 400 ₽/м².
Под каждым местом, где кабель или труба полива пересекает будущую дорожку, на схеме должна стоять гильза. После укладки плитки её закладывают только с разборкой покрытия. В каком порядке всё это кладут на участке, — в статье последовательность благоустройства.
Как принять план: порядок проверки
- Соберите все листы: разбивку, вертикальную планировку, разрезы, дренаж, свет, полив, посадки.
- Сведите их на один план и обведите каждое пересечение.
- Сверьте пересечения с таблицей расстояний выше.
- Пройдите по стрелкам уклонов от каждой площадки и водосточной трубы до точки сброса.
- Отметьте все люки, крышки и клапанные боксы и проверьте, что к ним можно подойти, а к септику — подъехать.
- Запишите замечания и примите исправленную версию с датой, а не устное «поправим на месте».
У проверки по бумаге есть предел: сети, которых нет в документах, на плане не найти. Поэтому до земляных работ известные трассы выносят на участок, а дорожки и площадки размечают шнуром в реальных размерах.
Благоустройство под ключ на наших объектах
Реальные объекты с фото: место, площадь и бюджет работ.
Частые вопросы о приёмке ландшафтного проекта
Можно ли принять проект по частям?
Да, рабочую документацию согласуют по разделам: план дорожек и площадок, уровни и дренаж, свет и посадки. Но столкновения ищут на сводном плане — внутри одного раздела их не видно.
Что делать, если концепция уже есть от другого дизайнера?
Взять её за основу. Рабочие чертежи по чужой концепции мы готовим, и на этом шаге посадки, покрытия и сети сводятся на одном плане. Детали обсуждают на старте.
Нужно ли проверять проект на самом участке?
Да. До копки трассы известных сетей выносят на участок, а маршруты и площадки размечают в реальных размерах. То, что мешает на разметке, помешает и на готовой плитке.
Источники и документы
- СП 42.13330.2026 «Градостроительство. Планировка и застройка территорий» — карточка Росстандарта: п. 6.4.8, таблица 6.3 — расстояния от зданий и сетей до деревьев и кустарников.
- ПУЭ, глава 2.3 «Кабельные линии напряжением до 220 кВ»: п. 2.3.85 — фундаменты, п. 2.3.87 — деревья и кустарники, п. 2.3.88 — трубопроводы.
- Свод правил СП 508.1325800.2022 на сайте Росстандарта: водоотвод и лотки под водостоками — п. 5.3, закрепление краёв покрытия — п. 5.4.
- ГОСТ 17608-2017 «Плиты бетонные тротуарные»: какой толщины плитка нужна дорожке и стоянке — таблица 1.
