Примыкание тротуарной плитки к асфальту и бетону: три рабочих узла

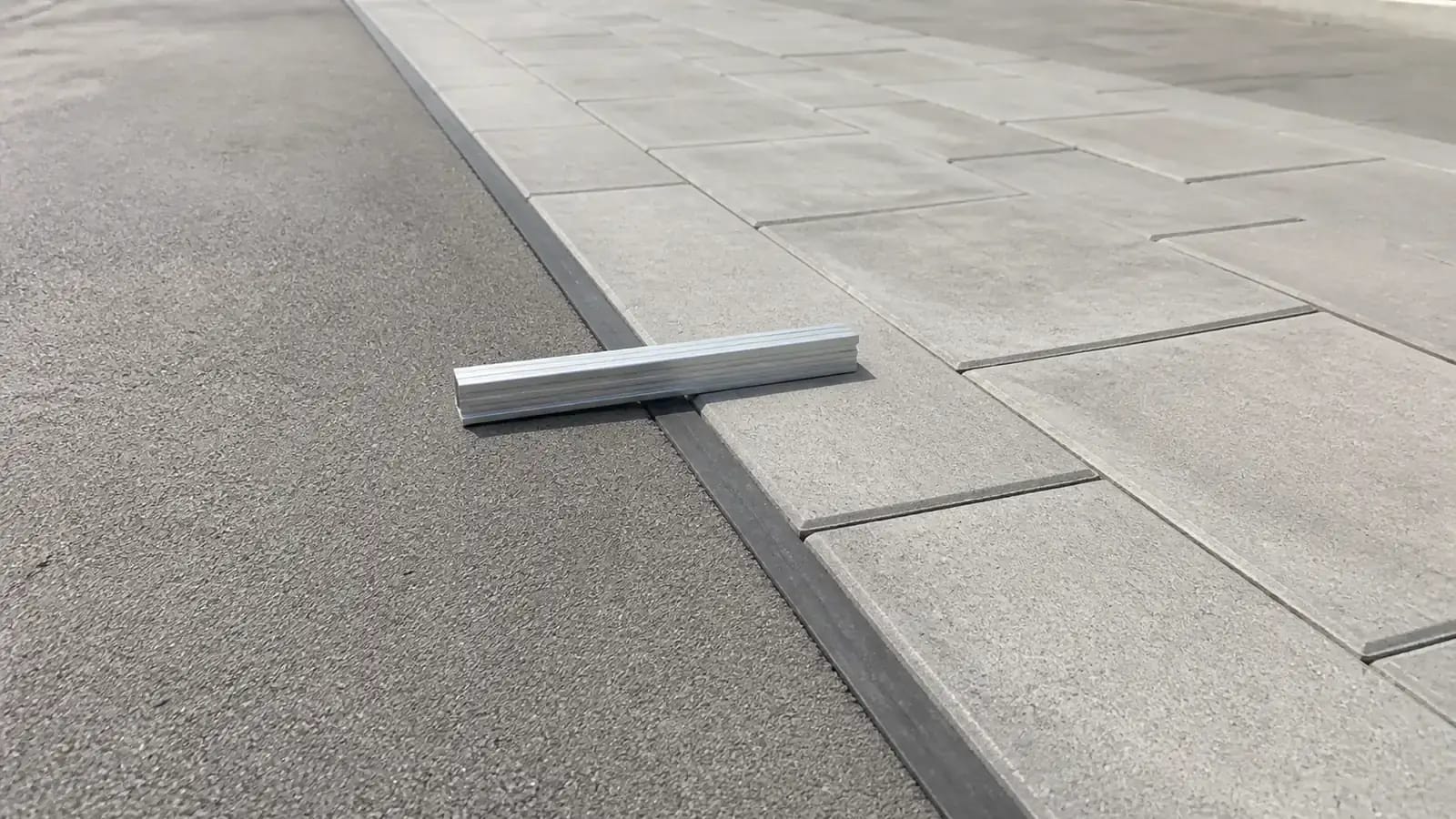

Редакционная иллюстрация показывает визуально ровный переход без опасной ступеньки. Материал фиксации, деформационный зазор, основание и водоотвод для реального объекта определяют по проектному узлу.
Три принципиальных узла перехода от тротуарной плитки к асфальту и бетону: отметки, фиксация края, деформации и отвод воды.
Стык двух покрытий редко разрушается «сам по себе». Обычно рядом встречаются конструкции с разной жёсткостью, возрастом, осадкой и температурным движением. Если просто подвести песчаную постель к обрезанному асфальту или замонолитить край плитки в старую бетонную площадку, через сезон может появиться щель, ступенька или лужа. Поэтому примыкание тротуарной плитки к бетону и асфальту нужно показать в разрезе до начала работ.
Какие данные нужны для выбора узла
Сначала обследуют существующее покрытие. Асфальт с сеткой трещин и подвижной кромкой не может служить надёжным упором. Бетонная плита со сквозной трещиной продолжит двигаться, даже если закрыть стык декоративным рядом. Нужны отметки верха, толщина и состояние соседнего покрытия, направление воды, ожидаемая нагрузка и возможность разобрать край.
Отдельно фиксируют:
- кто и когда устраивал существующее основание;
- есть ли деформационные швы в бетоне;
- проходит ли по стыку колесо автомобиля;
- где будет работать снегоуборочный инструмент;
- можно ли установить лоток или бордюр;
- куда отводится вода с обеих поверхностей.
Узел 1. Плитка и стабильный асфальт в одной отметке
Такой переход удобен на въезде, но требует ровной и прочной кромки асфальта. Разрушенный край вырезают до устойчивого участка; решение по восстановлению принимает проектировщик. Поле плитки удерживают самостоятельным конструктивным упором, а не рыхлой крошкой из-под реза.
Контрольный разрез содержит:
- существующий асфальт и его основание;
- ровную линию реза;
- проектную краевую фиксацию плитки;
- несущий и подстилающий слои мощения;
- заполненный шов перехода;
- стрелку поверхностного стока.
Нулевая ступенька на момент сдачи важна, но её недостаточно: нужно исключить вымывание материала и независимое расползание кромки.
Узел 2. Плитка рядом с монолитной бетонной площадкой
Бетонная плита и сборное мощение деформируются по-разному. Жёстко приклеивать первый ряд к старому бетону без проекта рискованно: движение соседнего основания передаётся кромкам. В разрезе показывают разделение конструкций, тип шва, собственную фиксацию поля и положение существующего деформационного шва.
Критическая ситуация — когда линия нового примыкания пересекает активную трещину. Маскировать её рядом плитки нельзя. Сначала определяют причину и движение трещины, затем выбирают границу и ремонт. Если бетон служит крыльцом или плитой здания, узел также проверяют относительно гидроизоляции и порога.
Узел 3. Переход через лоток или разделительную полосу
Когда два покрытия собирают воду к общей границе, линейный водоотвод способен сделать узел понятнее. Лоток получает собственное основание и расчётный выпуск; решётка должна выдерживать нагрузку зоны. По обе стороны предусматривают устойчивую кромку и доступ для очистки.
Разделительный ряд бордюра или другого элемента используют не как украшение, а как конструктивную границу. Он помогает независимо ремонтировать асфальт и плитку, однако не исправляет неправильную отметку выпуска.
Сравнение трёх решений
| Условие | Прямой стык | Независимый шов у бетона | Лоток/полоса |
|---|---|---|---|
| Ровная стабильная кромка | обязательна | обязательна | желательна |
| Сбор воды на границе | нежелателен | нежелателен | может быть проектной задачей |
| Возможность отдельного ремонта | средняя | высокая | высокая |
| Нагрузка колесом | требует усиленной проверки | зависит от конструкции | зависит от класса лотка и опор |
| Скрытие активной трещины | недопустимо | недопустимо | не решает причину |
Три разреза ниже показывают разную логику примыкания. В рабочей схеме к выбранному варианту добавляют фактические размеры, материалы и отметки конкретного объекта.
Отметки и вода
СП 82.13330.2016 требует укладывать сборные покрытия под уклон с учётом направления стока. В зоне перехода это особенно важно: даже небольшой порог задерживает воду, а понижение собирает грязь и зимой превращается в лёд. Уклон проверяют по обе стороны, не только на новом мощении.
Вопросы к проекту:
- какая поверхность находится выше и почему;
- не течёт ли вода с асфальта к дому по плитке;
- где находится ближайший приёмник;
- что произойдёт при засорении лотка;
- доступна ли решётка для обслуживания;
- не подмоет ли выпуск основание перехода.
Типичные ошибки исполнения
- асфальт обломан лопатой вместо ровного реза;
- первый ряд держится только на подстилающем материале;
- плитка залита раствором к старой бетонной плите без узла;
- активная трещина бетона продолжается под новым покрытием;
- разница высот опасна для колеса, лопаты или пешехода;
- вода собирается вдоль стыка без выпуска;
- лоток выбран по ширине, но не по нагрузке и гидравлике.
Для расчёта пришлите фотографии стыка, уровни, толщину существующего покрытия и сценарий движения. Подбор плитки выполняют в каталоге, а конструкцию перехода согласуют в составе услуги укладки.
Примеры выполненного мощения собраны в галерее, однако узел примыкания следует фотографировать отдельно крупным планом и на этапе скрытых работ. Логику несущих слоёв удобно сверять со статьёй об основании под плитку, а требования к фиксации результата — с материалом о гарантиях на укладку.
Текстовые разрезы трёх узлов
Markdown-схемы ниже показывают последовательность элементов, но намеренно не задают универсальные размеры и марки материалов. Их назначают после обследования.
| Узел | Последовательность в поперечном разрезе | Главная контрольная точка |
|---|---|---|
| Асфальт — плитка | стабильный асфальт → ровный рез → самостоятельный упор поля → плитка на своей постели | верх двух покрытий и отсутствие рыхлой кромки |
| Бетон — плитка | бетонная плита → проектный независимый шов → фиксация поля → сборное покрытие | сохранение движения шва без жёсткого моста |
| Лоток между покрытиями | покрытие А → опора лотка → решётка и выпуск → опора второй стороны → покрытие Б | несущая способность лотка и путь воды |
Для каждого разреза на рабочем чертеже должны появиться пять подписей: существующие и проектные отметки; материалы оснований; положение фиксации; тип заполнения стыка; стрелка стока. Если хотя бы одна сторона существующего покрытия неизвестна, её обследуют, а не дорисовывают по предположению.
Особое внимание требуется на линии движения колеса. Стык, который работает на пешеходной дорожке, может оказаться непригодным у ворот из-за горизонтальной нагрузки и удара. Проектировщик отдельно проверяет переход от жёсткой зоны к более податливой и возможность локального ремонта без разрушения соседнего покрытия.
Частые вопросы
Нужно ли ставить бордюр между асфальтом и плиткой?
Не всегда. Нужна конструктивная фиксация края, но её форма зависит от нагрузки, отметок и ремонтного сценария. Бордюр может создать нежелательную ступеньку или перегородить сток.
Чем заполнить шов у бетона?
Материал назначают по ширине и работе шва, условиям воды и требованиям проекта. Универсальная цементная заделка часто не допускает независимого движения.
Можно ли уложить плитку поверх бетонной отмостки?
Только по специально разработанному узлу, который учитывает гидроизоляцию, деформации, пороги и водоотвод. Статья о боковом примыкании не является инструкцией по облицовке отмостки.
Источники и нормативы
- СП 82.13330.2016 «Благоустройство территорий» — действующая карточка документа с общими требованиями к благоустройству и отводу поверхностных вод.
- ГОСТ 17608-2017 на бетонные тротуарные плиты.
- Проект и обследование существующего покрытия — обязательные источники фактических размеров узла.
