Геометрия тротуарной плитки: как проверить размеры, плоскость и кромки

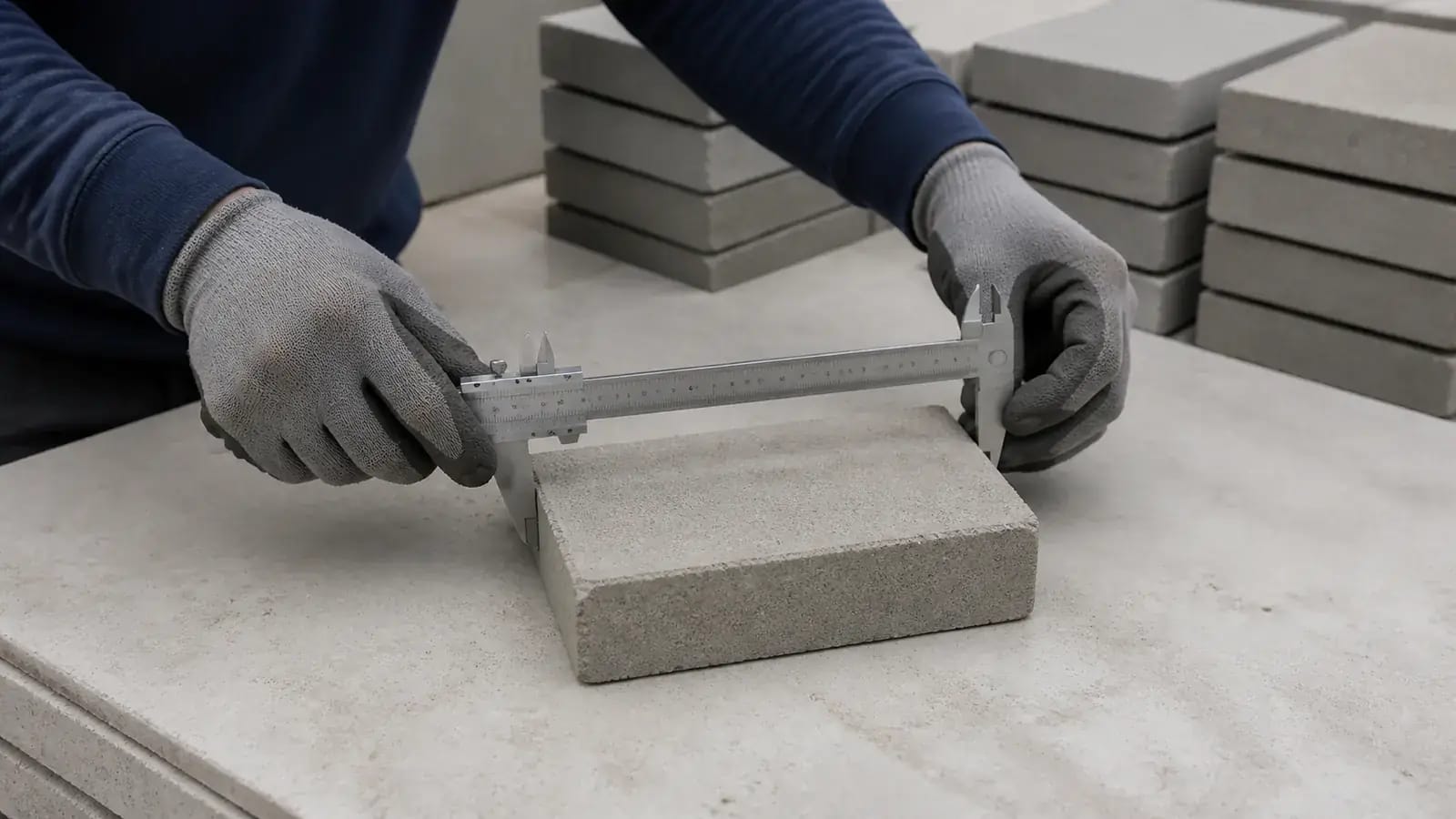

Редакционная иллюстрация положения инструмента. Цифры на шкале не используются как результат измерения; допуски сверяют с документами конкретного изделия и нормативной методикой.
Фотоинструкция по проверке геометрии тротуарной плитки: выборка, длина, толщина, плоскость, кромки и сопоставление с документами изделия.
Геометрия тротуарной плитки влияет на рисунок швов, плоскость мощения и объём подрезки. Однако один замер рулеткой не определяет качество партии. Нужно выбрать несколько элементов из разных упаковочных единиц, использовать подходящий инструмент, повторять точки измерения и сравнивать результат с документом конкретного изделия и требованиями ГОСТ. Задача входного контроля — вовремя обнаружить повторяющееся отклонение и сохранить данные для поставщика.
Какие параметры проверяют
У прямоугольного элемента интересуют длина, ширина, толщина, форма кромки, плоскостность и взаимное положение поверхностей. У многоформатного набора каждый тип измеряют отдельно. Фаску нельзя путать со сколом, а предусмотренный дистанционный выступ — с дефектным наростом.
| Параметр | Чем измеряют на предварительной проверке | Типичная ошибка |
|---|---|---|
| длина и ширина | штангенциркулем или другим инструментом нужного диапазона | измерять по фаске вместо проектной грани |
| толщина | в согласованных точках по периметру | сравнивать разные типы элемента как один |
| плоскость | поверочной или контрольной рейкой и измерителем зазора | прикладывать к грязной поверхности |
| кромка | визуально и по шаблону профиля | принимать технологический элемент за скол |
| углы | угольником или контрольной сборкой | делать вывод по одному повреждённому образцу |
Точный состав измерений и допустимые отклонения берут из действующей редакции ГОСТ 17608-2017, документации производителя и договора. Не переносите цифру от одной группы изделий на другую.
Как сформировать выборку
Не берите только верхнюю плитку с самого удобного поддона. Запишите номера нескольких упаковочных единиц и выберите элементы из доступных разных мест. Если упаковку нельзя вскрывать без согласования, зафиксируйте это и пригласите представителя поставщика.
Протокол выборки содержит:
- дату, объект и номер заказа;
- производителя, модель, формат, толщину и цвет;
- маркировку поддона и партии;
- номер каждого образца;
- место образца в поставке;
- состояние упаковки;
- фотографии до извлечения и после;
- используемый инструмент и сведения о его проверке.
Системная повторяемость важнее эмоциональной фотографии одного скола. Если одинаковое отклонение встречается в нескольких поддонах, это отдельный сигнал.
Фотоинструкция измерения длины и ширины
- Очистите опорные грани от песка и упаковочной крошки без повреждения поверхности.
- Положите элемент на устойчивую чистую основу.
- Присвойте ему номер и положите номерную карточку в кадр.
- Измерьте параметр в точках, предусмотренных методикой для этого типа изделия.
- Держите инструмент без перекоса и чрезмерного усилия.
- Снимите общий кадр положения инструмента и крупный кадр показания.
- Запишите значение сразу, не восстанавливайте его позже по памяти.
- Повторите для остальных образцов тем же способом.
На фотографии должен быть виден не только дисплей штангенциркуля. Без положения губок невозможно понять, что именно измерено.
Обязательная серия кадров одного образца
| Кадр | Что должно попасть в изображение | Какую ошибку предотвращает |
|---|---|---|
| 1. идентификация | весь элемент, номер образца и этикетка поддона рядом | потерю связи с партией |
| 2. положение | инструмент целиком и обе точки контакта | измерение по фаске или с перекосом |
| 3. показание | шкала или дисплей без изменения положения | переписывание значения по памяти |
| 4. плоскость | чистая рейка, направление и общий вид опоры | проверку на неровной земле |
| 5. зазор | рейка и измеритель зазора одним кадром | субъективное описание «кривая» |
| 6. кромка | общий угол элемента и масштабная линейка | крупный план без контекста |
Серия документирует способ измерения, но сама по себе не превращает полевую проверку в лабораторное испытание.
Как проверить толщину
Толщина может отличаться по точкам, поэтому одиночное касание в центре кромки малоинформативно. Используйте согласованную схему точек и не захватывайте фаску или выступ. Для наборов с несколькими форматами ведите отдельные строки.
Рабочая таблица:
| Образец | Поддон | Тип элемента | Точка 1 | Точка 2 | Точка 3 | Точка 4 | Примечание |
|---|---|---|---|---|---|---|---|
| 01 | маркировка | малый | значение | значение | значение | значение | без видимых повреждений |
| 02 | маркировка | средний | значение | значение | значение | значение | проверить кромку |
В акт не вносят значения «по памяти». Таблицу заполняют только фактическими замерами, а рядом указывают применимый критерий документа и средство измерения.
Контроль плоскости рейкой
Поверхность элемента и рейка должны быть чистыми. Рейку прикладывают в направлениях, предусмотренных методикой, без нажатия, которое искусственно прижимает её. Максимальный зазор измеряют подходящим щупом. Фактурная поверхность требует корректной интерпретации: декоративный рельеф не оценивают как случайную выпуклость по правилам для гладкой плоскости без проверки документации.
Для крупного формата особенно важно отличить геометрию самого изделия от неровной временной опоры. Замер на земле или на прогнувшемся поддоне недостоверен.
Как оценивать кромки и лицевую поверхность
Сначала получите изображение эталонного изделия или согласованный образец. Фаска имеет повторяемую форму по периметру; скол обычно локален и нарушает её. Дистанционные выступы повторяются в определённых местах и обеспечивают технологическую функцию. Случайный выпирающий фрагмент, отличающийся от остальных, фиксируют отдельно и не называют «замком» без данных производителя.
Фотографируйте дефект с масштабной линейкой, общий вид элемента и маркировку партии. Снимок только крупным планом не показывает контекст.
Что делать при расхождении
Остановите укладку спорного материала, отделите проверенные поддоны и уведомите поставщика по договорному порядку. Не подтачивайте массово элементы и не смешивайте их с принятыми: после переработки труднее установить исходное состояние.
Передайте поставщику протокол, фото, номера партий и ссылку на критерий. Если стороны не согласны, используют предусмотренную договором процедуру и испытания компетентной лаборатории. Домашний штангенциркуль помогает локализовать вопрос, но не заменяет официальный контроль.
Живой профиль и кромку удобно сравнить в шоуруме, а точные модели — в каталоге. Для поставки заранее запросите документы в разделе сертификатов, условия приёмки уточните вместе с доставкой, а вид уже уложенных поверхностей сравните по портфолио.
Частые вопросы
Можно ли измерять плитку рулеткой?
Рулетка годится для грубой идентификации формата, но обычно недостаточна для малых отклонений. Инструмент и метод выбирают по требуемой точности и нормативной процедуре.
Один кривой элемент означает брак всей партии?
Не обязательно. Нужны выборка, повторяемость, критерии приёмки и состояние поставки. Один повреждённый камень фиксируют, но не экстраполируют без основания.
Неровный цвет — это нарушение геометрии?
Нет. Цвет, фактура, размеры и повреждения — разные группы контроля. Их описывают отдельно, даже если обнаружены на одном элементе.
Источники и документы
- ГОСТ 17608-2017 в фонде Росстандарта — размеры, форма, внешний вид и методы контроля плит.
- Паспорт, чертёж профиля и согласованный образец конкретной модели.
- Договор поставки и утверждённый порядок рекламации — источник сроков уведомления, осмотра и ответа по конкретной поставке.
Граница полевой проверки
На объекте фиксируют повторяемость вопроса и сохраняют состояние поставки. Числовой допуск берут только из действующего стандарта и документации, применимых к конкретной группе изделия; универсальной величины для всех форм и показателей нет. Если результат влияет на приёмку партии, порядок измерения, выборку и решение подтверждает компетентный специалист или лаборатория.
