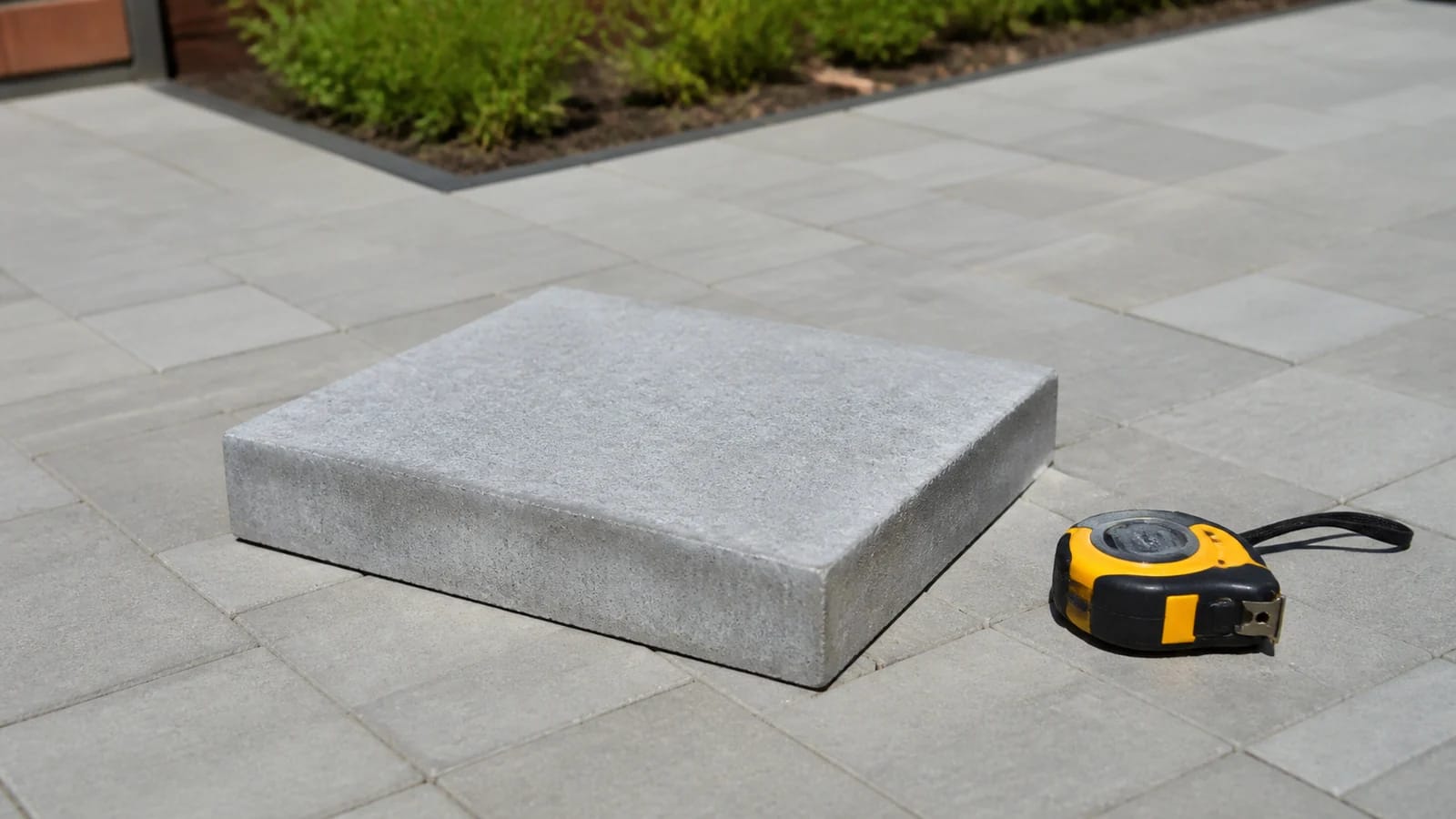

Тротуарная плитка 400×400×50: где использовать и как избежать трещин

Квадрат 400×400 мм толщиной 50 мм подходит для пешеходной дорожки, площадки у дома и двора, куда не заезжают машины. СП 508.1325800.2022 (таблица 1) для плиты длиной до 400 мм требует в пешеходной зоне 40–50 мм, ГОСТ 17608-2017 относит 50 мм к группе А — дорожки и придомовая территория без заезда машин. В нашем каталоге этот формат толще: квадрат 400×400 Выбор-С 60 и 80 мм, от 1 315 ₽/м². Чтобы крупная плита не треснула, важнее всего основание, посадка и подрезка — ниже по пунктам.

Где можно класть плитку 400×400×50, а где нельзя?

Под машину не годится и квадрат 400×400 толщиной 80 мм. В маркировке обоих вариантов Выбор-С — Б.6.К.6 и Б.6.К.8 — стоит буква Б, а по ГОСТ (п. 4.2.8) первая буква марки — группа эксплуатации, то есть тротуары и пешеходные площади. Для группы В стандарт ограничивает длину плиты четырьмя толщинами, а у 400×400×80 она равна пяти. Для заезда берут плитку меньшего формата от 80 мм — подборка «для парковки», от 1 586 ₽/м².

Как уложить плиту 400×400, чтобы она не треснула?

Чем длиннее плита, тем сильнее она изгибается над пустотой в постели. Поэтому у плит ГОСТ нормирует прочность на растяжение при изгибе — для группы А не ниже Btb3,2 (таблица 1), а у коротких камней, где длина не больше трёх толщин, этот показатель не нормируется (п. 4.3.1). Для квадрата 400×400 главное — ровная сплошная опора:

1. Основание из щебня или бетона. В примерах ГОСТ 17608-2017 (приложение А, таблица А.1) квадрат 400×400 толщиной 50 мм кладут на щебёночное или бетонное основание, для песчаного там указана толщина 70 мм.
2. Тонкая ровная постель. Подстилающий слой — 30–50 мм после уплотнения плюс 10–15 мм на осадку (СП 508, таблица 10), спрофилированный с уклоном покрытия до укладки (п. 6.2). Толстый слой песка свод прямо называет причиной местных просадок.
3. Лёгкая виброплита с ковриком. Даже для плитки 6 см, самой тонкой в таблице 9 СП 508, масса виброплиты — до 110 кг, центробежная сила — 18–20 кН. На подошву крепят полиуретановый коврик, чтобы на плитке не было трещин и сколов; тяжёлую виброплиту и виброкаток применять запрещено.
4. Виброплиту не ставят на перелом уклонов, на стык плитки на песке с плиткой на растворе у люков и на крайние плиты с открытыми боковыми гранями (СП 508, п. 6.2).
5. Обрезки не уже 100 мм. Короткая сторона обрезка — не меньше двух толщин плиты, длина — не больше двух его ширин (СП 508, п. 6.2): полоска вдоль всей стороны квадрата 400×400 — от 200 мм.
6. Дренаж на бетоне. Если плиту кладут на бетонное основание, ГОСТ (п. 10.2) требует отвод воды из-под покрытия.
7. Швы до верха. При сдаче швы заполнены на всю высоту, плиты не качаются (СП 508, п. 6.4). Сухие смеси с цементом для швов ГОСТ не допускает (п. 10.6).

Если плитка уже треснула, по рисунку трещин можно понять причину и решить, что менять, — это разобрано в статье о трещинах на тротуарной плитке.

Сколько плиток 400×400 на квадратный метр и сколько они весят?

Одна плита — 0,16 м², без шва на метр их 6,25; эту же цифру даёт таблица А.1 ГОСТ. Со швом 3–5 мм (СП 508, таблица 10) шаг раскладки — 403–405 мм, и на метр выходит 6,10–6,16 плиты. Цена одной плиты — цена квадратного метра, умноженная на 0,16.

Ширину дорожки удобно брать кратной плите: две плиты со швом — около 0,8 м, три — около 1,21 м. Дорожка шириной ровно 1 м в плиту не укладывается: после двух целых плит остаётся полоса около 190 мм, а правило подрезки требует от 200 мм, так что резать придётся плиты с обеих сторон.

В таблице А.1 ГОСТ квадрат 400×400 весит 38,4 кг — так выходит для плиты толщиной 100 мм из бетона плотностью 2 400 кг/м³. Отсюда плита 50 мм весит около 19 кг, 60 мм — около 23 кг, 80 мм — около 31 кг, а квадратный метр покрытия 50 мм — около 120 кг. Как пересчитать заказ в поддоны и массу машины, рассказано в статье о весе плитки и доставке.

Сколько стоит квадрат 400×400 и площадка из него?

Квадрат 400×400 толщиной 60 мм в сером цвете коллекции «Стандарт» — от 1 315 ₽/м², в коллекции «Гранит» — от 2 183 ₽/м². У варианта 80 мм в карточке цены нет — её назовёт менеджер. Работа: площадка с подготовкой основания — от 2 800 ₽/м², укладка на готовое основание — от 1 200 ₽/м², монтаж бордюра — от 600 ₽/п.м. Пример сметы площадки 4 × 4 м — выше, в блоке цен.

Вопросы о плитке 400×400×50

Есть ли у вас плитка 400×400×50 «8 кирпичей»?

Нет. Квадрат 400×400 в каталоге есть только у Выбор-С, в коллекциях «Стандарт», «Гранит», «Искусственный камень», «Листопад» и «Стоунмикс». Рисунок кирпичной кладки собирают из брусчатки 200×100 — от 1 234 ₽/м²; схемы раскладки — в статье о брусчатке 200×100.

Можно ли положить квадрат 400×400 на старую бетонную площадку?

Можно, если бетон ровный, держит уклон и под плиткой есть куда уйти воде: дренаж при укладке на бетон требует ГОСТ 17608-2017 (п. 10.2). Когда бетон помогает, а когда мешает, — в статье о бетонном основании под плитку.

Источники и документы

• ГОСТ 17608-2017 — карточка Росстандарта: группы эксплуатации, классы прочности и минимальная толщина (п. 4.2.3, таблица 1), марка плиты (п. 4.2.8), прочность на изгиб (п. 4.3.1), основание и дренаж (п. 10.2), заполнение швов (п. 10.6), примеры толщин по виду основания (приложение А, таблица А.1).
• СП 508.1325800.2022 — карточка Росстандарта: минимальная толщина плит (п. 5.2, таблица 1), постель, посадка виброплитой (таблица 9) и подрезка (п. 6.2), приёмка, шов и допуски (п. 6.4, таблица 10).
• Толщины, марки и коллекции квадрата 400×400 — карточки Выбор-С в каталоге на дату обновления статьи.
