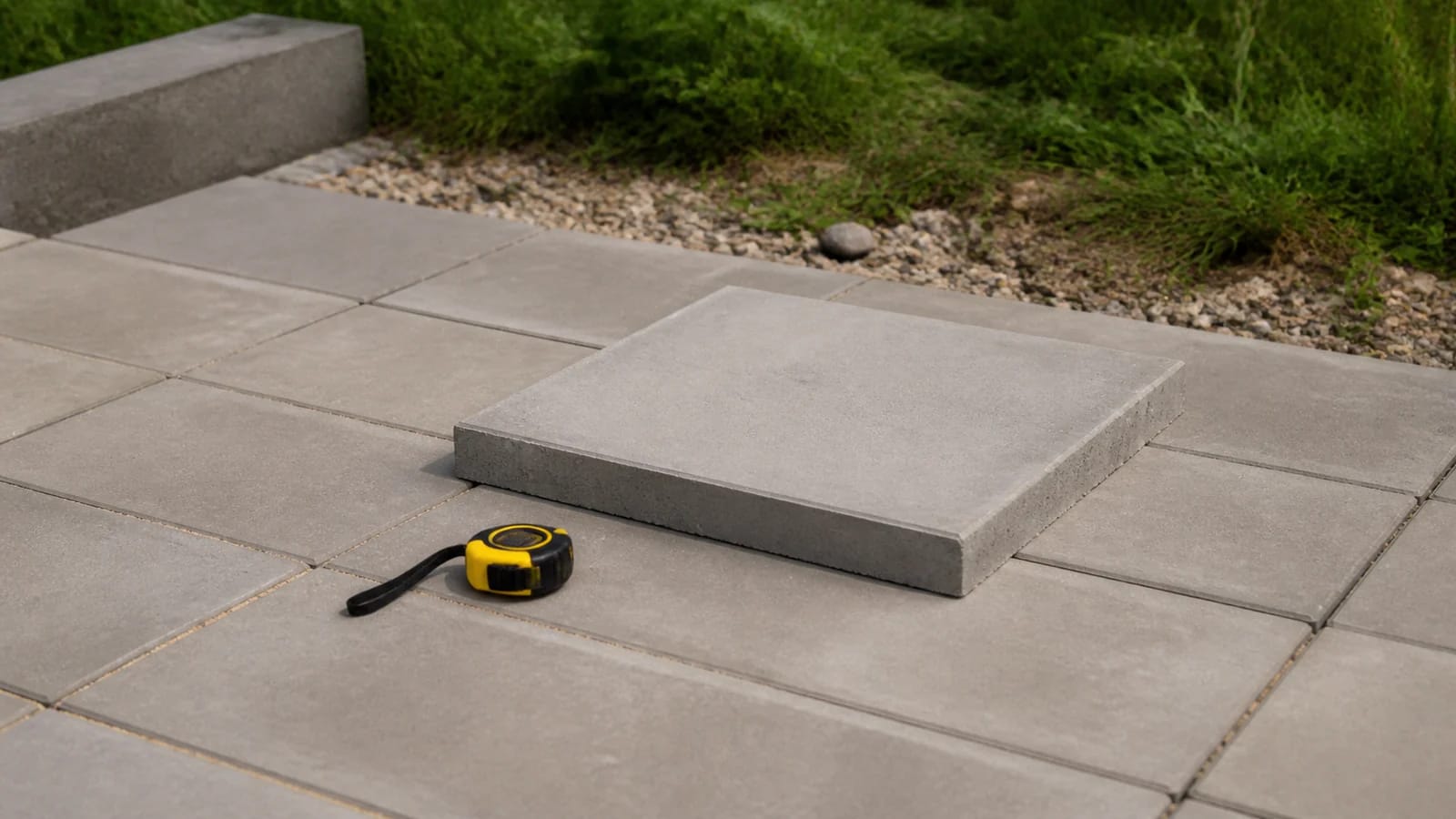

Тротуарная плитка 400×400×40: ограничения формата и подходящие зоны

Толщина 40 мм — нижний предел для тротуарной плитки. С неё начинается группа А в ГОСТ 17608-2017 (таблица 1), и тот же минимум, 40–50 мм, СП 508.1325800.2022 (таблица 1) ставит для пешеходных плит длиной до 400 мм. Поэтому квадрат 400×400×40 годится только для дорожки или площадки без машин и только на щебёночном или бетонном основании. В нашем каталоге квадрат 400×400 выпускается толще — подборка 400×400, 60 и 80 мм, от 1 315 ₽/м², а плитка 40 мм есть в мелких форматах — подборка 40 мм, от 1 246 ₽/м².

Для каких зон подходит плитка 400×400×40?

Для тех, что ГОСТ 17608-2017 (п. 4.2.3) перечисляет в группе А: пешеходные и садово-парковые дорожки, газоны, тротуары улиц местного значения, эксплуатируемые кровли и придомовая территория частного дома без заезда легковых и грузовых машин. На участке это садовая дорожка, дорожка к бане или гаражу, по которой ходят пешком, площадка у крыльца или под беседкой.

Есть оговорка про основание. В рекомендуемом приложении А ГОСТ (таблица А.1) самая тонкая квадратная плита 400×400 — 50 мм, и её кладут на щебёночное или бетонное основание; для песчаного там указана толщина 70 мм. Плиты 40 мм в этих примерах нет вовсе, поэтому для неё тем более нужен уплотнённый щебень или бетон, а не один песок.

Где плитку 400×400×40 класть нельзя?

• заезд и стоянка легковой машины — ГОСТ относит их к группе В с плиткой от 80 мм, СП 508 (п. 5.2) для камней под заезд автомобилей тоже требует 80 мм;
• проезд обслуживающей машины полной массой до 3,5 т — по СП 508 (таблица 1) плите длиной до 400 мм нужно от 80 мм, до 9 т — от 100 мм;
• тротуар магистральной улицы, пешеходная площадь, велодорожка — это группа Б, от 60 мм;
• основание из одного песка — см. выше: для песка пример ГОСТ даёт квадрату 400×400 толщину 70 мм.

Если на дорожку может заехать машина, место заезда делают отдельно, из плитки от 80 мм на усиленном основании: заезд по прайсу — от 3 400 ₽/м², плитка — подборка «для парковки».

Что проверить в документах на плитку 40 мм?

У плитки на пределе толщины важно, чтобы бетон был не хуже требований группы А. Сверьте паспорт партии с ГОСТ 17608-2017:

• в марке изделия первая буква — А или выше: по п. 4.2.8 это группа эксплуатации, последняя цифра марки — толщина в сантиметрах;
• класс бетона по прочности на сжатие — не ниже В22,5, на растяжение при изгибе — не ниже Btb3,2 (таблица 1);
• марка по истираемости — не хуже G3, то есть не больше 0,9 г/см² (таблица 1, п. 4.3.7);
• морозостойкость — не ниже F200 (п. 4.3.4);
• водопоглощение — не больше 5 % для тяжёлого бетона и 6 % для мелкозернистого и двухслойных плит (п. 4.3.5).

Для сравнения, у плитки 40 мм Braer в карточках каталога — класс В22,5 (М300), истираемость G1, морозостойкость F200 и водопоглощение не больше 6 %; завод относит её к пешеходному применению. Какие документы дают заводы и как их читать, — в статье о сертификате и паспорте плитки.

Какие ограничения у тонкого квадрата при укладке?

Подрезка. СП 508 (п. 6.2) требует, чтобы короткая сторона отрезанной части плиты была не меньше двух толщин — для 40 мм это 80 мм, а длина обрезка — не больше двух его ширин. Полоска вдоль всей стороны квадрата 400×400 должна быть шириной от 200 мм, острые углы меньше 45° не допускаются. Поэтому ширину дорожки подгоняют под плиту: две плиты со швом — около 0,8 м, три — около 1,21 м.

Посадка. Таблица 9 СП 508 с параметрами виброплит начинается с толщины 6 см, значений для 4 см в ней нет. Свод допускает сажать плитку и вручную — ударами через деревянную, пластиковую или резиновую прокладку, а виброплиту, если её используют, — с полиуретановым ковриком на подошве.

Постель и шов. По таблице 10 СП 508 подстилающий слой после уплотнения — 30–50 мм, насыпают его на 10–15 мм выше, а ширина шва — 3–5 мм. Толстый слой песка под тонкой плитой не компенсирует слабое основание.

Вес. Плита 400×400×40 весит около 15 кг, квадратный метр покрытия — около 96 кг: это пересчёт массы из таблицы А.1 ГОСТ, где квадрат 400×400 толщиной 100 мм весит 38,4 кг. Расход — 6,25 плиты на метр без шва; как считать со швом, — в статье о плитке 400×400×50.

Какую плитку взять вместо 400×400×40?

Квадрата 400×400 толщиной 40 мм в нашем каталоге нет. В нашем каталоге плитка 40 мм — мелкого формата: самый длинный камень — 260 мм. Для садовой дорожки это вариант той же толщины, но с короткими элементами:

Если нужен именно крупный квадрат, берут 400×400 толщиной 60 мм — от 1 315 ₽/м² в сером цвете. Садовая дорожка с подготовкой основания по прайсу — от 2 800 ₽/м².

Вопросы о плитке 400×400×40

А плитка 400×400×30 для дорожки подойдёт?

По нормам нет: таблица 1 ГОСТ 17608-2017 начинает группу А с 40 мм, а СП 508 для плиты длиной до 400 мм требует 40–50 мм. Исключение ГОСТ делает только для плит из тяжёлого бетона с расчётным армированием — для них минимальная толщина рекомендательная. О совсем тонком формате — в статье о плитке 300×300×30.

Чем 400×400×40 хуже 400×400×50?

По нормам обе толщины пешеходные, но плита 40 мм стоит на самом минимуме, а в примерах ГОСТ квадрат 400×400 начинается с 50 мм на щебёночном основании. Разница в весе — около 4 кг на плиту.

Источники и документы

• ГОСТ 17608-2017 — карточка Росстандарта: группы эксплуатации (п. 4.2.3), классы прочности, истираемость и минимальная толщина со сноской об армированных плитах (таблица 1), марка плиты (п. 4.2.8), морозостойкость, водопоглощение и истираемость (п. 4.3.4, 4.3.5, 4.3.7), примеры толщин по виду основания (приложение А, таблица А.1).
• СП 508.1325800.2022 — карточка Росстандарта: минимальная толщина камней и плит (п. 5.2, таблица 1), посадка и подрезка (п. 6.2, таблица 9), шов и подстилающий слой (таблица 10).
• Размеры, классы и назначение плитки 40 мм — данные заводов из карточек подборки 40 мм на дату обновления статьи.
