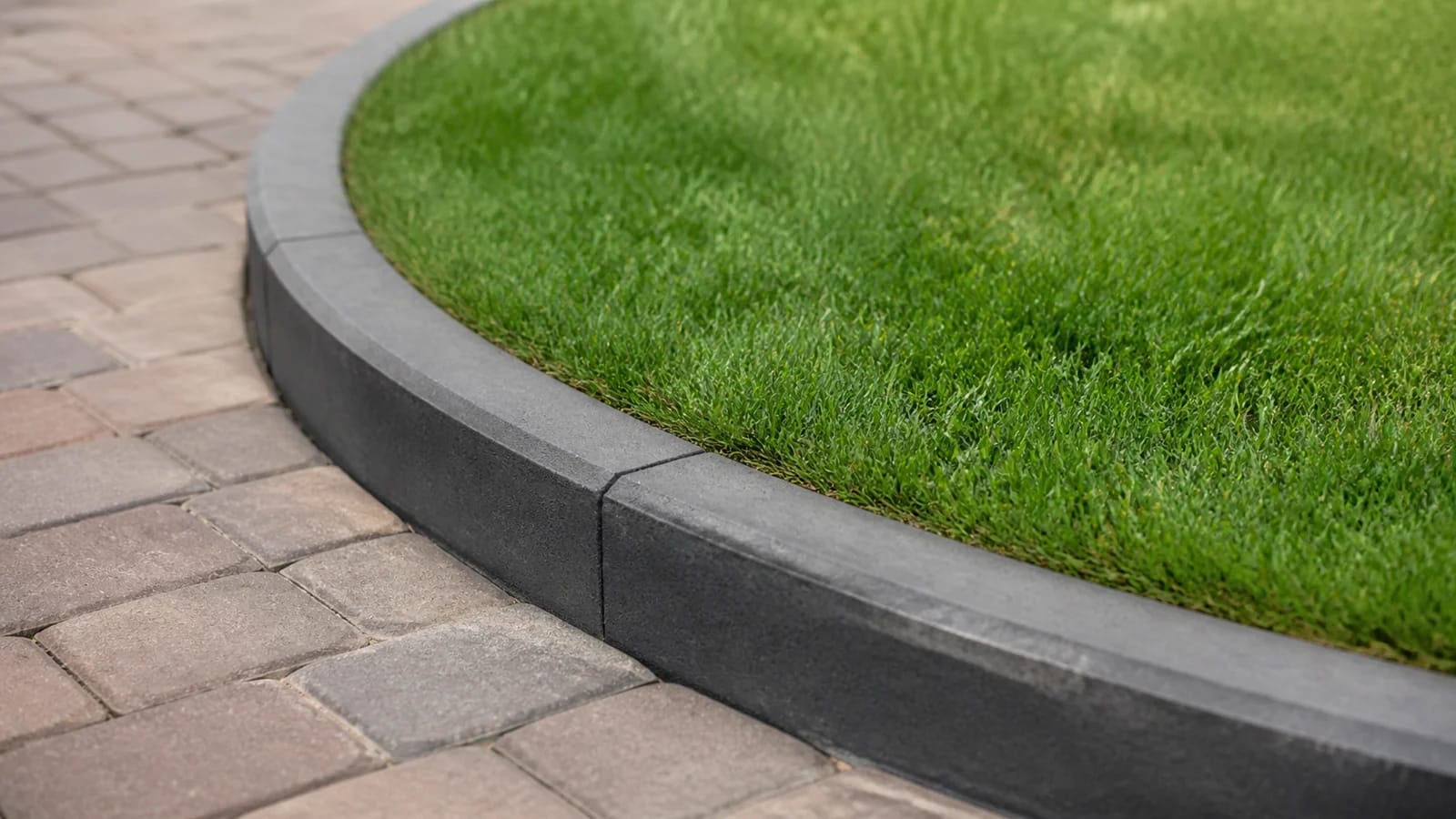

Радиусный бордюрный камень: как оформить поворот без ломаной линии

Радиусный бордюр — по ГОСТ 6665-91 криволинейный камень типа БК — отлит сразу по дуге: в марке БК 100.30.18.8 последняя цифра означает радиус 8 м. Стандарт предусматривает такие камни только дорожными, шириной 180 и 210 мм, и в нашем каталоге их нет. Поворот садовой дорожки собирают из коротких прямых камней: бордюр 500×200×80 — от 264 ₽/⁠шт, у Выбор-С есть и 250×200×80 мм; монтаж на бетонный замок — от 600 ₽/⁠п.м. Главное — подобрать длину камня под радиус: тогда линия не ломается, а швы не раскрываются шире 10 мм.

Что такое радиусный бордюр и какие радиусы бывают?

В таблице 1 ГОСТ 6665-91 криволинейных камней семь: БК 100.30.18 с радиусом 5, 8, 12 и 15 м и БК 100.30.21 с радиусом 5, 8 и 12 м. Все они метровые, высотой 300 мм, весят 0,12 и 0,14 т и предназначены для закруглений проезжей части в паре с прямыми дорожными камнями. Длину такого камня меряют по верхнему краю выпуклой стороны, кривизну проверяют шаблоном, отклонение от номинальной кривизны — не больше 5 мм (пп. 3.10 и 1.3.25). Как читать остальные марки и какой размер брать под дорожку и заезд — в статье о размерах бордюрного камня.

Садовых криволинейных бордюров шириной 80 мм в стандарте нет. Поэтому дугу у дорожки, площадки или клумбы набирают из прямых камней, и ровность поворота зависит от одного — длины камня. Какой борт ставить именно у клумбы и сколько камней на круглую клумбу — в статье о бордюре для клумбы.

Почему прямой бордюр на повороте даёт ломаную линию?

Каждый прямой камень на дуге — хорда. Его середина отходит от окружности, а стык с соседом раскрывается клином: если камни сомкнуты с внутренней стороны дуги, снаружи шов раскрывается примерно на ширину бордюра, умноженную на длину камня и делённую на радиус. Для садового бордюра шириной 80 мм выходит так:

Шов — насколько раскрывается стык с наружной стороны дуги, отход — насколько середина камня отстоит от идеальной окружности. СП 82.13330.2016 (п. 6.25) ограничивает шов между бортовыми камнями 10 мм и запрещает уступы в стыках — и в плане, и по высоте. По таблице метровый садовый бордюр укладывается в этот шов на радиусе от 8 м, 500 мм — от 4 м, 250 мм — от 2 м.

Для дорожного камня шириной 150 мм тот же расчёт даёт для метрового элемента радиус 15 м — ровно ту границу, которую называет тот же пункт СП: криволинейный борт радиусом 15 м и менее из прямолинейных камней устраивать не допускается.

Клин в шве можно убрать, если запилить торцы камней под углом — СП 508.1325800.2022 (п. 6.2) требует запиливать углы при смене направления бортового камня. Но ломаную линию запил не исправляет: отход хорды от дуги остаётся тем же, и на радиусе 3 м у метрового камня это 42 мм. Чем пилить и как избежать сколов — в статье о резке тротуарной плитки.

Какой длины бордюр брать под ваш радиус?

• Радиус от 8 м — плавный изгиб дорожки или края площадки: подходит метровый 1000×200×80, от 385 ₽/⁠шт.
• От 4 до 8 м — 500×200×80, от 264 ₽/⁠шт.
• От 2 до 4 м — 250×200×80 мм; он есть у Выбор-С в коллекциях «Гранит» и «Листопад», цену называет менеджер.
• Меньше 2 м — клумба, приствольный круг, крутой поворот у крыльца. Бетонный бордюр даже длиной 250 мм даёт шов больше 10 мм, такой край делают иначе — об этом ниже.

Радиус меряют по линии бордюра, а не по оси дорожки. У дорожки шириной 1,2 м с поворотом по оси радиусом 3 м внутренний край идёт по радиусу около 2,4 м, внешний — около 3,6 м. Внутренний край всегда круче, длину камня подбирают по нему.

Дугу размечают шнуром от центра окружности: колышек в центре, шнур длиной в радиус. Тем же шнуром проверяют готовую линию. СП 508.1325800.2022 (таблица 10) допускает отклонение границы мощения от проекта ±20 мм.

Где взять короткие бордюры в цвет плитки?

В каталоге короткие бордюры делают два завода. Steingot — садовый 500×200×80: серый от 264 ₽/⁠шт, в других цветах палитры завода — под заказ от 2 недель. Выбор-С — 500×200×80 (БРШ.50.20.8) в коллекциях «Стандарт», «Гранит», «Листопад» и «Стоунмикс», с полным и неполным прокрасом, и 250×200×80 (БРШ.25.20.8М) — серый «Гранит», «Листопад» старый замок и хаски. Всего размера 500×200×80 в каталоге 43 позиции.

Садовый бордюр Braer в каталоге только метровый — БР 100.20.8. Если плитка Braer и бордюр нужен точно в её цвет, метровый камень можно распилить на части по 500 или 250 мм; как ставят бордюр по шнуру и на бетон, — в статье об установке бордюра. Оттенки одноимённых цветов у разных заводов отличаются, поэтому бордюр другого завода сравнивают с плиткой вживую. Когда бордюр берут в тон плитке, а когда контрастом, — в статье о цвете бордюра к плитке.

Что делать с поворотом радиусом меньше 2 метров?

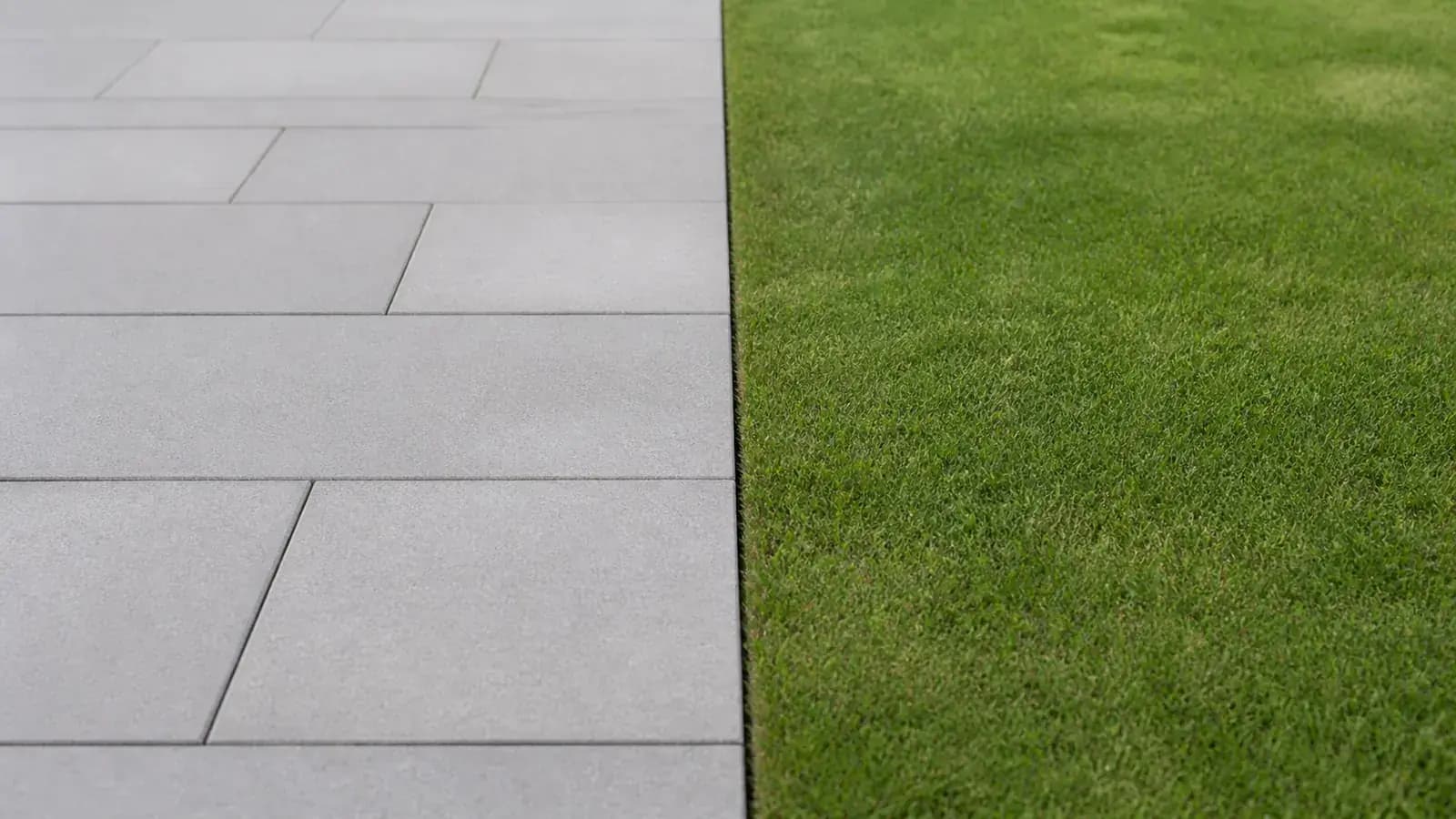

Бетонный бордюр на такой дуге даёт широкие клиновые швы, поэтому край делают иначе. СП 508.1325800.2022 (п. 5.4) разрешает закреплять край мощения не только бортовым камнем, но и металлической или пластиковой полосой либо натуральным камнем. Видимый край по крутой дуге часто выкладывают рядом мелкого камня — как это сделать без тонких обрезков и чем такой край закрепить, разобрано в статье о криволинейном крае мощения.

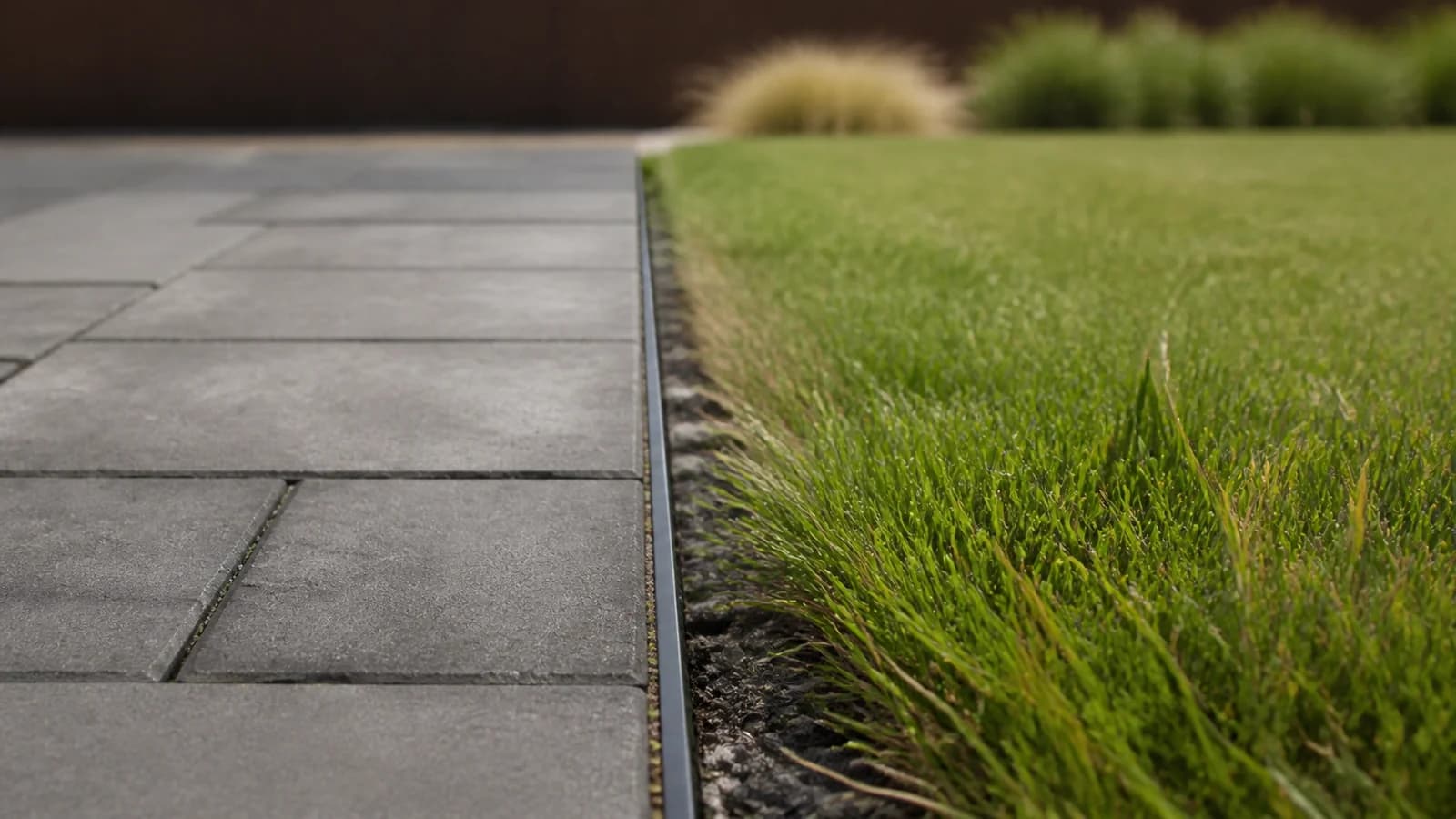

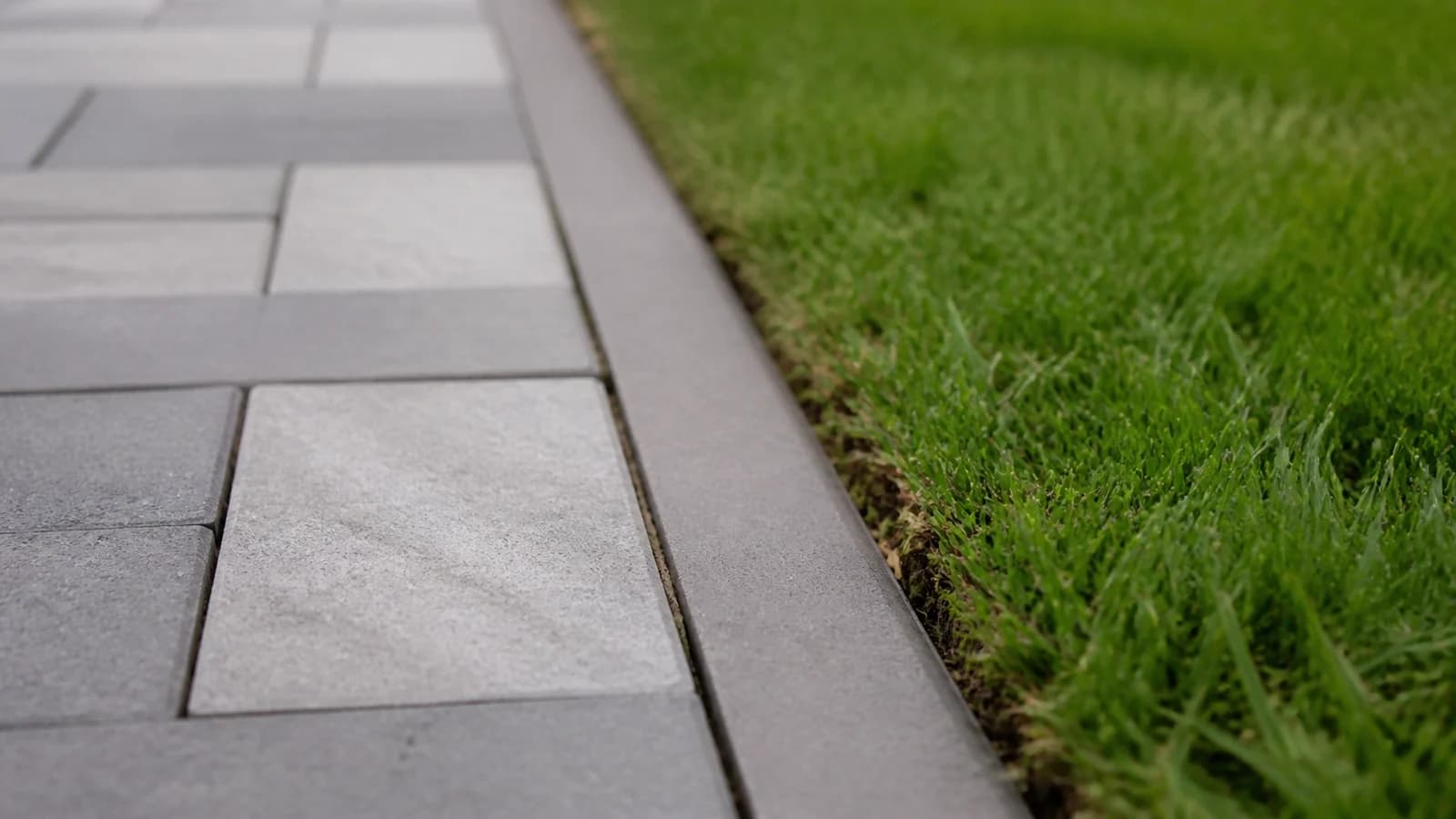

Гибкой полосы в нашем каталоге нет. Как работают полосы по дуге, где они держат край, а где нет, — в статьях о металлическом и о пластиковом бордюре. Когда гибкий бордюр уместен у дорожек и клумб — в отдельном разборе.

Вопросы о радиусном бордюре

Как уложить бордюр по кругу или по дуге?

1. Измерить радиус по линии бордюра, а не по оси дорожки: внутренний край круче, длину камня подбирают по нему.
2. Выбрать длину камня: для садового бордюра шириной 80 мм — не больше восьмой части радиуса. Радиус 4 м — камень 500 мм, радиус 2 м — 250 мм.
3. Разметить дугу шнуром: колышек в центре окружности, шнур длиной в радиус.
4. Поставить камни на уплотнённый грунт или бетон, швы — до 10 мм, без уступов (СП 82.13330.2016, п. 6.25).
5. Запилить торцы под углом, чтобы шов не раскрывался клином, и проверить готовую линию тем же шнуром.

Что значит R3 или R5 в названии бордюра?

Это радиус дуги в метрах, по которой отлит камень: R5 — бордюр для закругления радиусом 5 м. У бетонных криволинейных камней по ГОСТ 6665-91 радиусы — 5, 8, 12 и 15 м, камня на 3 м в стандарте нет. Дугу радиусом 3 м у садовой дорожки собирают из коротких прямых камней: по таблице выше бордюр 250 мм даёт на ней шов 7 мм.

Радиусный бордюр прочнее прямого?

Нет: прочность задаёт бетон, а не форма камня. ГОСТ 6665-91 (п. 1.3.2) требует для бортовых камней бетон класса не ниже В30 — и для прямых дорожных, и для криволинейных; исключение — садовый БР 100.20.8, ему достаточно В22,5. Радиусный камень берут ради линии: на дуге он не даёт ломаной и клиновых швов.

Сколько коротких бордюров нужно на дугу?

Длина дуги равна радиусу, умноженному на угол поворота в градусах и на 3,14, делённому на 180. Четверть круга радиусом 4 м — это 4 × 90 × 3,14 / 180 ≈ 6,3 м, то есть 13 камней по 500 мм. Внутренний и внешний край дорожки считают отдельно: радиусы у них разные.

Можно ли заказать радиусный бордюр для заезда?

Криволинейные камни БК по ГОСТ 6665-91 — как раз дорожные, для закруглений проездов, но в нашем каталоге их нет. Если край заезда поворачивает по радиусу до 15 м, решение борта согласуют до заказа камня — пришлите план менеджеру.

Короткий бордюр ставят так же, как метровый?

Да: требования СП 82.13330.2016 (п. 6.25) одни для всех бортовых камней — уплотнённый грунт или бетонное основание, шов до 10 мм, без уступов. На дуге камней и стыков больше; наши бригады ставят бордюр на бетонный замок, монтаж — от 600 ₽/⁠п.м.

Источники и документы

• Криволинейные камни БК: тип, радиусы и назначение, допуск кривизны и способ измерения — ГОСТ 6665-91, пп. 1.2.1, 1.2.6, 1.3.25, 3.10 и таблица 1.
• Запрет собирать криволинейный борт радиусом до 15 м из прямолинейных камней, шов до 10 мм, стыки без уступов — СП 82.13330.2016, п. 6.25.
• Чем закрепляют край (п. 5.4), запил углов бортового камня (п. 6.2) и допуск границы мощения (таблица 10) — СП 508.1325800.2022.
• Длины и цвета коротких бордюров — подборка 500×200×80 и раздел бордюров.
