Как сделать криволинейный край мощения без мелкой подрезки

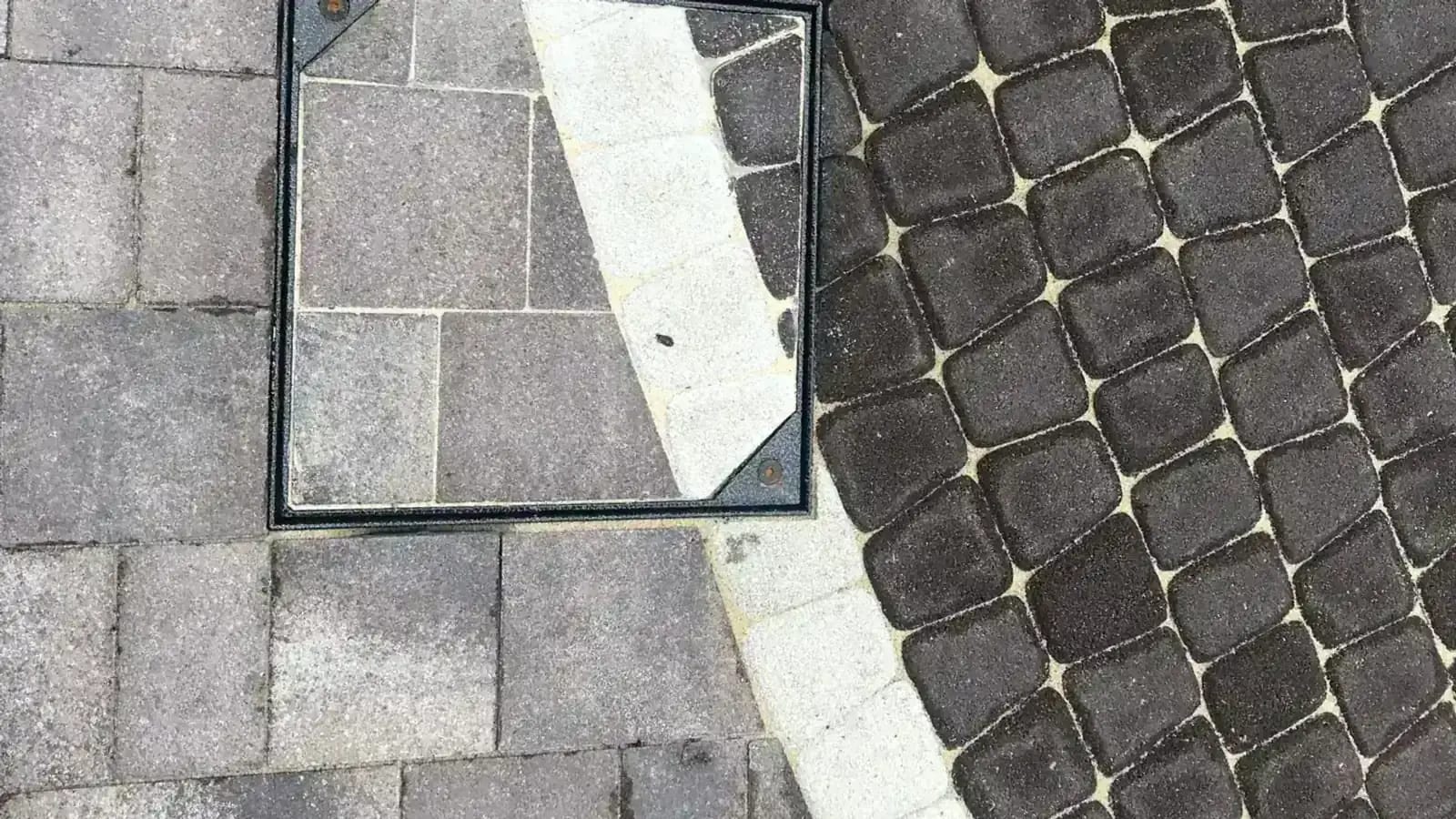

Реальный узел показывает, к чему приводит несогласованный модуль: вдоль дуги появляются мелкие и остроугольные вставки. В статье разобрано, как проверить радиус заранее и сократить такую подрезку.
Как спроектировать криволинейный край мощения: проверить радиус полноразмерным шаблоном, выбрать форму, окантовку и карту реза.
Криволинейная укладка тротуарной плитки выглядит естественно, пока край не превращается в цепочку тонких треугольников. Проблема возникает, когда красивую линию рисуют независимо от модуля покрытия. Чтобы край оставался аккуратным и ремонтопригодным, радиус проверяют полноразмерным шаблоном, сравнивают несколько форм плитки и заранее назначают окантовку. Резать каждый элемент «как получится» уже во время укладки — самый дорогой способ проектирования.
Почему на дуге появляются мелкие клинья
Внутренняя и внешняя границы поворота имеют разную длину. Прямоугольные элементы сохраняют ширину, поэтому швы расходятся или часть камня приходится удалять. Чем меньше радиус относительно длины элемента, тем заметнее конфликт. Диагональное направление и сложный многоформатный набор добавляют переменные.
Узкий фрагмент опасен не только внешне. Его трудно стабильно опереть, аккуратно уплотнить и удержать у края; он чувствительнее к удару и вымыванию шва. Точный допустимый размер определяют для конкретной системы, а не универсальной цифрой из статьи.
Сделайте полноразмерный шаблон радиусов
На листовом материале или размеченной площадке начертите несколько предполагаемых дуг в масштабе 1:1. Выложите реальные элементы с проектным швом, не заменяя их картонными прямоугольниками, если у плитки есть фаска, дистанционные выступы или комплект форм.
Для каждого радиуса заполните карточку:
- длина и угол дуги;
- выбранный формат и направление рядов;
- количество целых элементов на контрольном участке;
- число резов;
- самый узкий получающийся фрагмент;
- возможность сделать окантовку целыми элементами;
- рисунок швов у начала и конца поворота;
- способ фиксации края и примыкание к грунту.
Шаблон сразу показывает, что небольшое изменение линии иногда убирает десятки резов без заметной потери дизайна.
Сравнение четырёх типов формы
| Форма | Поведение на дуге | Сильная сторона | Риск |
|---|---|---|---|
| узкий прямоугольник | поворачивается малыми ступенями | много вариантов ориентации | заметная веерность швов |
| крупный прямоугольник | требует более редких, но больших резов | спокойное поле на прямой | клинья на малом радиусе |
| квадрат | сохраняет регулярную сетку | простой контроль рядов | зубчатый край без окантовки |
| многоформатный набор | позволяет перераспределять элементы | живой рисунок | сложный баланс форм и остатка |
Таблица не выбирает победителя. Реальная коллекция может вести себя иначе из-за размеров и упаковочной пропорции. Сравнение проводят на одном и том же шаблоне.
Четыре стратегии оформления края
1. Прямое поле и режущая линия
Основной рисунок продолжают за будущую границу, затем отмечают плавную линию и режут по карте. Метод даёт чистую дугу, но требует устойчивых фрагментов и точной резки. Перед работой проверяют, не попадает ли линия на дистанционные элементы и слишком узкие концы.
2. Окантовка по радиусу
По дуге укладывают отдельный ряд узких элементов, а основное поле подрезают к нему. Окантовка делает границу выразительной и удерживает рисунок, но её собственные швы должны собираться без чрезмерного раскрытия.
3. Ступенчатый край без резки
Граница следует модулю целых элементов. Это осознанный геометрический приём для современного сада, а не имитация гладкой дуги. Его нужно показать заказчику в масштабе, иначе «ступени» будут восприняты как недоделка.
4. Переходная полоса
Между полем и кривой размещают полосу другого мелкого формата или материала. Она принимает изменение направления и снижает количество сложных резов. Узел примыкания, толщина и основание двух материалов должны быть совместимы.
Как составить карту реза
После утверждения стратегии каждому подрезаемому элементу присваивают номер. На плане показывают исходный камень, линию реза и положение готового фрагмента. Парные части не считают автоматически пригодными: у второй половины может оказаться неправильная фаска, ориентация цвета или недостаточный размер.
Карта реза содержит:
- базовую ось и контрольные точки дуги;
- ряд и номер элемента;
- размер целой заготовки;
- линию и сторону сохраняемой части;
- положение лицевой поверхности;
- место временного складирования;
- примечание о повторном использовании остатка;
- контрольный замер перед окончательной установкой.
Режут в безопасной выделенной зоне с оборудованием и защитой по инструкции. Пыль и шлам не должны попадать на готовое покрытие и в водоотвод.
Координатный лист дуги
Чтобы рабочая линия не зависела от свободной руки, задайте на плане исходную точку, направление оси и несколько контрольных точек дуги. Их положение переносит геодезист или мастер принятым на объекте способом. Между точками натягивают гибкий шаблон, который сохраняет плавность без случайных переломов.
| Точка | Расстояние по базовой оси | Смещение от оси | Проектная отметка | Контроль реза |
|---|---|---|---|---|
| К1 | по чертежу | по чертежу | по проекту | начало окантовки |
| К2 | по чертежу | по чертежу | по проекту | минимальный фрагмент проверен |
| К3 | по чертежу | по чертежу | по проекту | направление рядов сохраняется |
| К4 | по чертежу | по чертежу | по проекту | конец дуги совпадает с осью |
Таблица намеренно не содержит готовых координат и радиуса: их получают из чертежа конкретного участка. Её функция — сделать перенос проверяемым и связать каждую контрольную точку с картой реза.
Основание и фиксация кривого края
Красивый контур не удерживает покрытие сам. Краевая конструкция повторяет проектную дугу, имеет стабильное основание и не создаёт ловушку для воды. Если бордюр формируется короткими прямыми элементами, стыки и ломаность проверяют на макете.
В зоне перехода к газону следят, чтобы грунт не вымывался в швы и не был поднят выше допустимой отметки. У внутренней дуги особенно важно равномерное заполнение и отсутствие пустот под подрезанными деталями.
Проверка до заказа
Сделайте чертёж нескольких вариантов и посчитайте для каждого целые элементы, резы, остатки и упаковочную кратность. Иногда более дорогой мелкий формат снижает трудоёмкость и отходы настолько, что система в целом становится рациональнее. Сравнивать только цену квадратного метра плитки неправильно.
Радиус можно отработать в дизайн-проекте мощения. Реальные формы смотрят в каталоге и прикладывают к шаблону в шоуруме. Технологию края связывают с услугой укладки, а естественность линий оценивают по реализованным объектам.
Частые вопросы
Какой радиус можно сделать без подрезки?
Ответ зависит от формы, размера, шва и принятой ступенчатости. Его определяют полноразмерной выкладкой, а не одной формулой для всех коллекций.
Можно ли сделать круг из прямоугольной брусчатки?
Можно собрать веер, окантовку или подрезанное поле, если геометрия проверена и край зафиксирован. Центр, швы и остаток форм нужно рассчитать заранее.
Нужно ли полировать резаную кромку?
Обработку назначают по продукту и узлу. Самовольное формирование фаски способно отличаться от заводской поверхности. Видимую кромку лучше спрятать в согласованное примыкание или выполнить по технологии производителя.
Источники и документы
- СП 508.1325800.2022 — проектирование и устройство мощения.
- ГОСТ 17608-2017 — геометрия и требования к бетонным плитам.
- Чертёж и упаковочная карта выбранной коллекции, инструкция инструмента для резки.
Решение, которое фиксируют до заказа
В итоговом листе должны быть названы конкретный формат, выбранная стратегия края, проектная линия, направление поля, способ фиксации и правило обращения с остатками. Минимальный фрагмент согласуют для этой конструкции с проектировщиком и производителем: универсального числа для всех форм и узлов нет. Без заполненного листа расход на подрезку остаётся предварительным.
