Уличный датчик движения: зоны обнаружения и защита от ложных включений

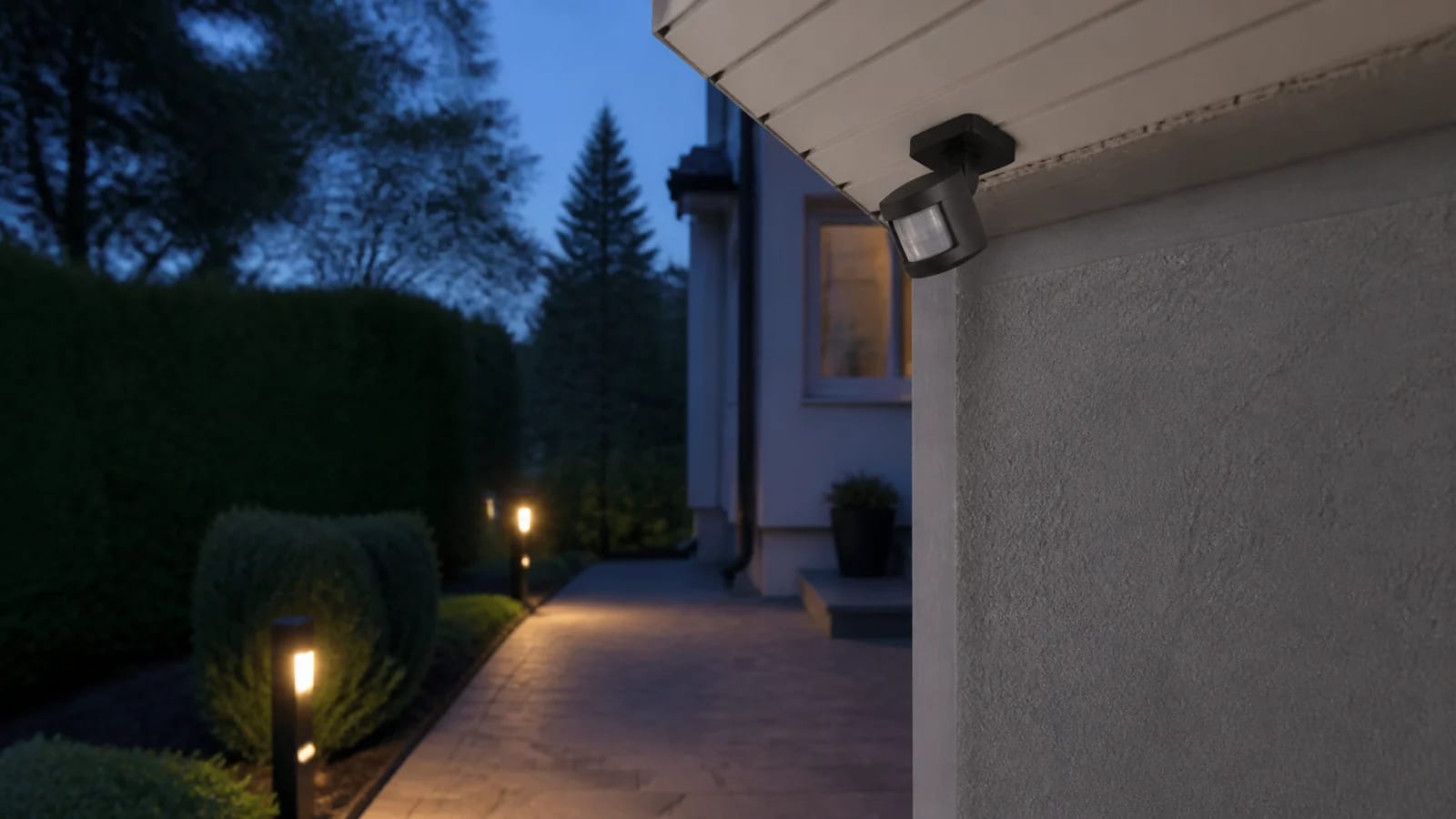

Датчик движения включает свет, когда в его зоне идёт человек, и гасит через заданное время после того, как движение прекратилось. Уличный берут в корпусе не ниже IP44 — по ГОСТ 14254-2015 он защищён от брызг с любой стороны, — ставят сбоку от дорожки или калитки и убирают из зоны всё, что двигается или греется само: ветки, дорогу, вытяжку, наружный блок кондиционера.

Если вы искали «датчик света» или «датчик освещения уличный» — это другой прибор, фотореле: он включает свет по темноте, а не по движению. О нём — в статье фотореле для уличного освещения. Датчиков в нашем каталоге нет: их ставим, когда делаем монтаж освещения, вместе со светильниками — в каталоге уличного освещения их 25 позиций, от 951 ₽/шт.

Как датчик движения видит человека

Большинство уличных датчиков — инфракрасные. Линза делит поле зрения на узкие зоны, а датчик срабатывает, когда тёплый предмет переходит из одной зоны в другую. Отсюда три свойства, которые решают всё при установке:

• Поперёк — лучше, навстречу — хуже. Человека, который пересекает поле зрения, датчик замечает раньше и дальше, чем того, кто идёт прямо на него.
• Сквозь стекло не видит. Обычное стекло не пропускает тепловое излучение, поэтому датчик за окном дома двор не увидит.
• В жару видит хуже. Датчик замечает разницу между теплом человека и фоном. Когда нагретые солнцем стены и плитка близки к температуре тела, дальность падает.

Угол обзора и дальность в паспорте указаны для определённой высоты установки. Повесите выше или ниже — зона сместится, и цифры из паспорта перестанут совпадать с тем, что датчик видит на самом деле. Радиоволновые (микроволновые) датчики видят и сквозь тонкие неметаллические преграды — калитку, пластиковый забор, — поэтому на улице их труднее ограничить только своим участком.

Куда поставить датчик у калитки, крыльца и въезда

Датчик вешают так, чтобы до него можно было дотянуться со стремянки: линзу иногда протирают, регуляторы подкручивают после первых недель работы. Высоту установки берут из паспорта — именно для неё там указана зона обнаружения.

Почему свет включается сам: причины ложных срабатываний

У многих моделей в комплекте есть шторки или наклейки на линзу: ими закрывают сектор, который смотрит на улицу или на дерево. Это надёжнее, чем снижать чувствительность до того, что датчик перестаёт видеть и хозяина.

Как настроить чувствительность, время и порог освещённости

У большинства уличных датчиков три регулятора; подписи зависят от модели, их расшифровку даёт паспорт.

1. Порог освещённости — на время настройки ставят в положение «день», чтобы датчик срабатывал при свете и было видно, где он видит.
2. Чувствительность — проходят по участку разными путями и снижают её, пока датчик не перестанет реагировать на ветки и дорогу, но всё ещё видит подход к двери.
3. Время работы — сколько свет горит после последнего движения. Хватать должно, чтобы дойти от калитки до двери и открыть замок.
4. Порог освещённости снова — вечером, в сумерках, переводят в положение, при котором свет включается только в темноте.

Первые дни полезно понаблюдать: если свет вспыхивает ночью без людей, ищут причину по таблице выше, а не просто убавляют чувствительность.

Какой свет не стоит отдавать только датчику движения

Датчик может не заметить человека: в жару, при подходе прямо на линзу, на краю зоны. Поэтому ступени и путь к двери не должны зависеть только от него. Удобная схема — слабый маршрутный свет по фотореле или астрореле до ночи и яркий свет у входа по датчику. Как расставить светильники вдоль дорожки, — в статье освещение дорожек.

На террасе и у мангала датчик мешает: сидящий человек почти не двигается, и свет гаснет посреди ужина. Туда ставят обычный выключатель. Выключатель параллельно датчику нужен и у входа — чтобы включить свет надолго, когда разгружаете машину.

Подключают датчик так же, как фотореле: фаза через контакт датчика на светильники, ноль общий, на линии — автомат и УЗО (мы ставим УЗО 30 мА). Нагрузку для светодиодных светильников сверяют с паспортом датчика. Схема с ручным выключателем по шагам — в статье о фотореле.

Частые вопросы о датчиках движения

Можно ли поставить несколько датчиков на одну линию света?

Да: датчики подключают параллельно, и свет включает любой из них — например, один у калитки, другой у двери. Как соединить именно ваши модели, указано в их паспортах.

Сработает ли датчик движения через окно?

Инфракрасный — нет: стекло не пропускает тепло, которое он видит. Поставленный в доме за окном, он двор не почувствует.

Почему в жару датчик замечает человека только вблизи?

Когда стены и дорожка нагреты солнцем, разница между ними и человеком меньше, и датчик замечает его ближе. Вечером, когда всё остынет, дальность возвращается.

Источники и документы

• ГОСТ 14254-2015 (IEC 60529:2013) — карточка Росстандарта: раздел 6 и таблица 3 — что означает вторая цифра кода IP.
• Датчики на 230 В подпадают под регламент ТР ТС 004/2011 (статья 1), поэтому на корпусе или упаковке ищите знак EAC.
• Паспорт конкретного датчика — зона обнаружения для высоты установки, регуляторы, нагрузка для светодиодов.
• Защитная автоматика на линии освещения — страница монтажа освещения.
