Размеры тротуарной плитки: как формат влияет на двор и подрезку

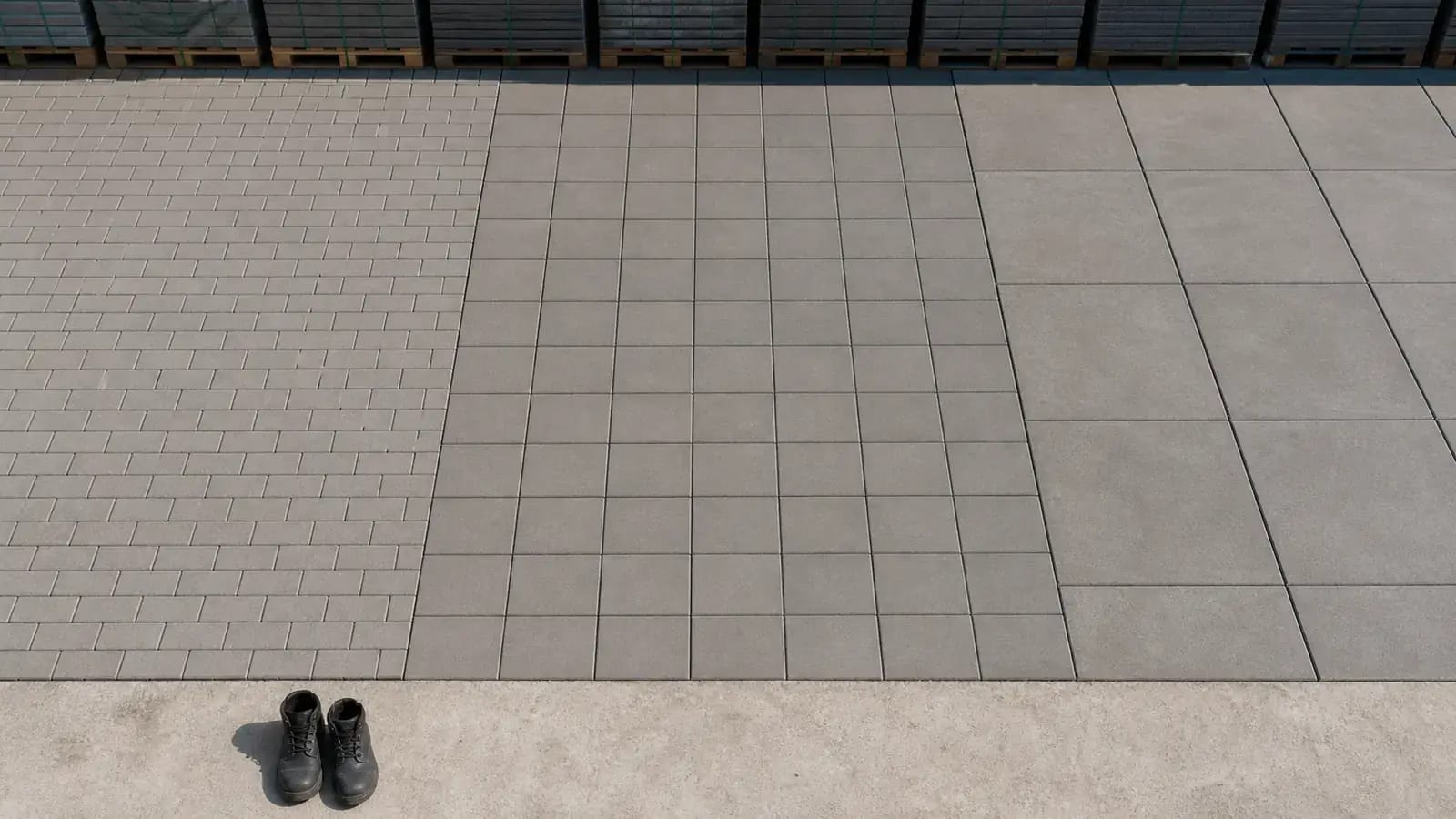

ЦеныРедакционная иллюстрация. Размер оценивают в модуле и зоне; человеческий шаг — визуальный масштаб, а не технический норматив.
Каталог размерных типов плитки и метод сравнения масштаба с шагом человека, шириной зоны, швом и подрезкой.
Размер тротуарной плитки влияет на число швов, масштаб рисунка, подрезку и обращение с элементом. Он не определяет допустимую нагрузку сам по себе. Каталог форматов полезно читать через модуль раскладки и размеры конкретной зоны, а сравнение с шагом человека использовать только для восприятия масштаба.
Короткий ответ
Получите размеры каждого элемента комплекта и проектный шов, соберите модуль, наложите его на ширину дорожки и границы площадки. Малый формат легче адаптируется к кривым контурам, крупный делает спокойную плоскость, но требовательнее к модулю и равномерной опоре. Назначение и характеристики подтверждает паспорт изделия.
Как формат меняет результат
Число швов
Малый элемент создаёт более частую сетку. Посчитайте швы на тестовом квадрате. Частота не означает автоматически лучший уход.
Подрезка
Остаток зависит от ширины зоны и модуля. Наложите сетку с швом на план. Площадь без контура не даёт расход.
Масштаб
Крупная плита читается спокойнее на большой площади. Смотрите поле с уровня глаз и из окна. Одиночный образец искажает впечатление.
Обращение
Масса и размер влияют на перенос и укладку. Уточните упаковку и технологию производителя. Не поднимайте тяжёлые элементы без безопасного оборудования.
Каталог форматов и масштаб шага
Не подставляйте универсальную длину шага. Измерьте несколько естественных шагов пользователя и отметьте средний ориентир только для визуализации ритма.
| Группа | Визуальный масштаб | Подходящая проверка | Типичный риск |
|---|---|---|---|
| Малый прямоугольный | несколько элементов на шаг | ряды и повороты | избыточная сетка швов |
| Средний квадратный | элемент сопоставим с частью шага | симметрия дорожки | узкий краевой рез |
| Крупный прямоугольный | выраженная длинная сторона | направление движения | неравномерная опора |
| Мультиформат | модуль из нескольких размеров | полная карта комплекта | повтор блоков |
| Крупная плита | малое число элементов в поле | шов и обработка элемента | сложная подрезка |
| Фигурный камень | сцепленный рисунок | замыкание по краю | случайные половинки |
В карточке фактического товара должны быть точные размеры, толщина, комплект, площадь упаковки и назначение. Таблица описывает восприятие, не технический класс.
Три масштаба проверки
Ладонь и обувь
Помогают понять размер на фотографии, но не служат мерным инструментом. В спецификации используются миллиметры из документа.
Шаг
Показывает ритм швов относительно движения. Человек не обязан попадать ногой в отдельный элемент.
Ширина зоны
Главная величина для подрезки: чистый размер делят на модуль с учётом шва и краёв.
Площадь двора
На большой плоскости оценивают повтор модулей и направление, а не только один квадратный метр стенда.
Порядок действий
- Записать размеры. Все элементы комплекта.
- Добавить шов. Проектное значение.
- Собрать модуль. Несколько повторов.
- Наложить на план. Ширины и границы.
- Оценить масштаб. Шаг и точки обзора.
- Подтвердить. Документы и упаковка.
Проверка результата
- Единицы. Миллиметры не смешаны с сантиметрами.
- Комплект. Учтены доли форматов.
- Шов. Входит в расчёт.
- Край. Подрезка распределена.
- Назначение. Не выведено только из размера.
Связанные решения на сайте
Проверить формат можно через каталог плитки, крупноформатные плиты, брусчатку, шоурум, дизайн-проект. Размеры и комплекты меняются между артикулами; используйте текущую карточку.
Частые ошибки
- Выводить нагрузку из размера. Нужны документы и конструкция.
- Считать без шва. Модуль ошибочен.
- Смотреть один элемент. Не виден повтор.
- Создавать статью на каждый размер. Без отдельного интента это дублирование.
Вопросы и ответы
Какой размер лучше?
Тот, чей модуль соответствует зоне, назначению и технологии.
Крупная плитка прочнее?
Размер сам по себе не доказывает прочность.
Как связать с шагом?
Использовать шаг как визуальный ритм, не как норматив и не как замену размерам.
Нужно ли видеть образец?
Да, желательно собранный модуль, а не один элемент.
Формат на переходах между зонами
Один и тот же размер по-разному читается на дорожке, ступени и широкой площадке. В месте перехода заранее решают, продолжается ли направление швов, появляется ли рамка или начинается новый модуль. Решение рисуют в масштабе с фактическими размерами элементов; попытка подобрать стык уже во время укладки обычно создаёт случайные половинки.
Для многоформатного комплекта дополнительно проверяют доли элементов на поддоне. Красивый переход может требовать больше камней одного размера, чем предусмотрено комплектом. Такой дефицит нельзя закрывать произвольной перестановкой: раскладку и упаковку согласуют до заказа, а остатки считают по каждому формату.
На криволинейной границе сравнивают не только процент отхода, но и внешний вид крайних фрагментов. Очень короткие вставки могут быть неудобны для исполнения даже при приемлемой общей площади реза. Поэтому сначала строят раскладку с реальным швом и краевым узлом, затем выбирают направление рядов и только после этого округляют количество до упаковок.
Для ремонта полезно записать размеры и артикулы всех элементов модуля. Фотография готового поля без маркировки не позволит надёжно подобрать замену через несколько сезонов.
Следующий шаг
Принесите размеры зон в шоурум и соберите модули из каталога. Так формат оценивается вместе со швом и подрезкой.
Источники и границы применимости
- Росстандарт: ГОСТ 17608-2017 — официальный стандарт на бетонные тротуарные плиты.
- Минстрой России: СП 82.13330.2016 — официальный свод правил по благоустройству.
Каталог форматов не заменяет паспорт. Масштаб относительно шага является визуальным инструментом и не устанавливает требования к доступности или безопасности.
